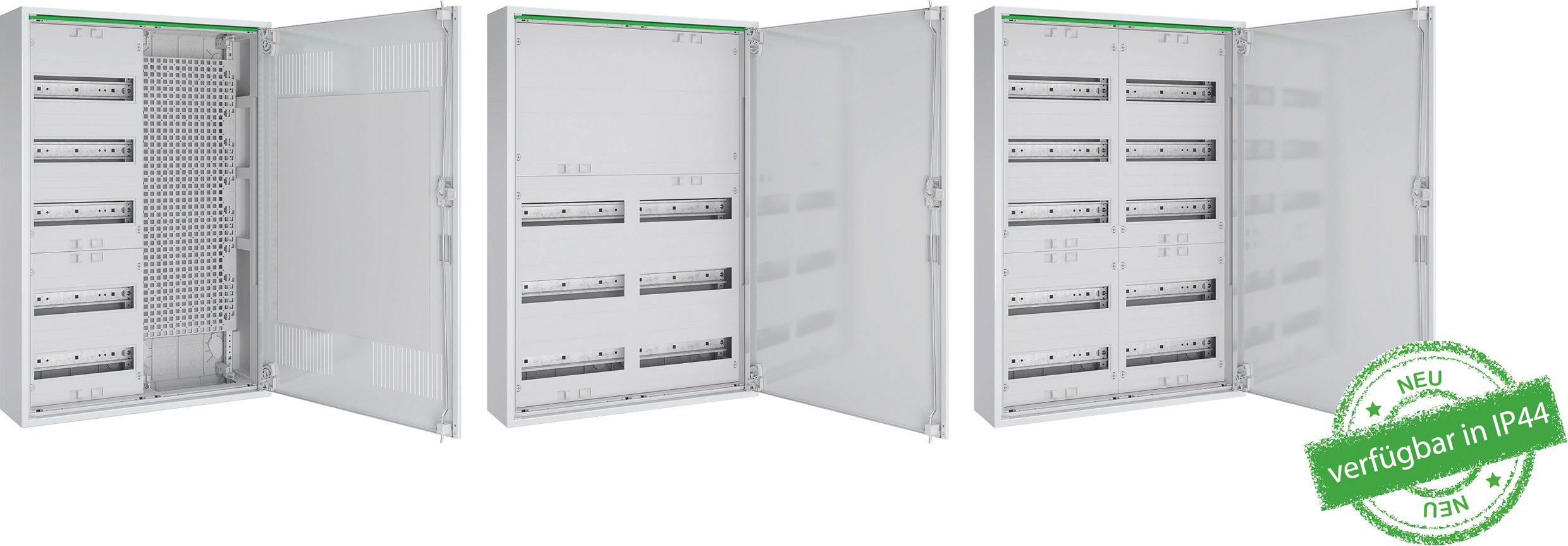

Der ABN-Feldverteiler*

Das Zusammenspiel der konventionellen Elektroinstallation mit der Vernetzung aller technischen Funktionen, wie zum Beispiel Beleuchtung, Jalousien, Heizung, Lüftung, Klima, Zutrittskontrolle, Videoüberwachung und Energieoptimierung, stehen immer mehr im Vordergrund. Im ganzheitlichen Ansatz bildet die Energieverteilung 4.0 den lösungsorientierten Ausgangspunkt, womit den Bedürfnissen im Bereich Komfort, Sicherheit und Energiemanagement Rechnung getragen wird.

Die Anforderungen an den modernen Wohnbau wachsen stetig, denn immer mehr Haushalte verfügen über eine Vielzahl von Kommunikations-, Informations- und Multimediaeinrichtungen: Full HDTV, Online-Gaming, Live-Streaming, digitale Audiolösungen, Sicherheitskameras, Drucker und vieles mehr sind im gesamten Gebäude miteinander vernetzt. Mit dem Feldverteiler der neuesten Generation wurden die Voraussetzungen für eine sichere Umsetzung geschaffen, sodass unschöne Insellösungen und Kabelsalat in den einzelnen Räumen der Vergangenheit angehören. Durch die innovativen Multimedia-Feldverteiler können alle Einbauten vollflächig und äußerst flexibel auf dem LexCom Home-Montageraster platziert und werkzeuglos an sich ändernde Bedürfnisse angepasst werden. Zum werkzeuglosen Zubehör von LexCom Home gehören der Gerätehalter Fix Box zur flexiblen Fixierung von Einbauteilen wie Router und Switch, der Kabelhalter Fix Cable zur flexiblen Anordnung der Kabel sowie der Schraubhalter Fix Screw zur flexiblen Installation aller schraubbaren Einbauten wie TV-Splitter und TAE-Dose. Im Hinblick auf die Netzwerktechnik steht das Patchpanel im Fokus und stellt den zentralen Knotenpunkt für die hausinterne Netzwerkstruktur dar. Auch hier bietet das LexCom Home-System eine bedarfsgerechte Lösung und ermöglicht ein bis zu 50 Prozent schnelleres Auflegen der Cat-Leitungen.

Auch im Zweckbau stellt die Unterverteilung das Kernelement der Energieverteilung dar. Je nach Anwendungsfall sind genügend Verdrahtungsräume für Reihenklemmen sowie ausreichend Platz für Reiheneinbaugeräte erforderlich. Mit dem optimal aufeinander abgestimmten Platzverhältnis von Verdrahtungsraum für Reihenklemmen auf die Anzahl der DIN-Hutschienen für Reiheneinbaugeräte bieten die bereits fertig ausgebauten RK-Verteiler die ideale Lösung. Im oberen Bereich steht der Verdrahtungsraum für Reihenklemmen zur Verfügung, welcher durch eine geschlossene Abdeckung berührsicher abgeschottet ist. Im unteren Bereich sind die DIN-Hutschienen mit den zugehörigen Abdeckungen für Reiheneinbaugeräte angeordnet. Bedarf es einer Unterverteilung, ausschließlich für Reiheneinbaugeräte, so bietet der Feldverteiler ebenfalls durch zahlreiche Komplettreferenzen die passende Lösung.  Für die Unterbringung der Reiheneinbaugeräte stehen Komplettvarianten von klein bis groß zur Verfügung. Die kleinste Komplettvariante beginnt mit einem zur Verfügung stehenden Platzangebot von 36 Teilungseinheiten und reicht bis hin zu 336 Teilungseinheiten in der größten Ausführung.

Durch die hohe Flexibilität des Feldverteilers kann für jeden Anwendungsfall aus zahlreichen Komplettvarianten die passende Lösung ausgewählt werden. Bedarf es einer sehr spezifischen Unterverteilung bis 250 A, so kann der Feldverteiler natürlich auch individuell aufgebaut werden. Der individuelle Aufbau ermöglicht eine freie Wahl von Feldern oder Modulen. Hierbei können Leistungsschalter, 60 mm Sammelschienen-Systeme, Reiheneinbaugeräte, Reihenklemmen und vieles mehr in einem Gehäuse kombiniert werden. Die Besonderheit dabei ist, dass sich am Ende alle Abdeckplatten auf derselben Ebene befinden und somit neben einem optisch ansprechenden Gesamtbild auch noch die Berührsicherheit aller Einbauten gewährleistet wird. Die Leitungseinführung in die Gehäuse kann durch den standardmäßig verbauten zwei Komponenten-Membranflansch sowohl von oben als auch von unten erfolgen, und zwar in jedem Feld. Sollte je nach Zugriffsberechtigung ein spezieller Schließeinsatz benötigt werden, bieten unsere Systemgehäuse ebenfalls die Möglichkeit, dies mit dem Standardgriff oder dem Schwenkhebelgriff zu realisieren.

*auch als UP/HW Variante erhältlich

Der moderne Wohnbau ist in vielen Fällen ein Mischgebäude aus einer oder mehreren Gewerbeeinheiten im Erdgeschoss und Wohnungen darüber. In dieser Bauform nehmen die energieintensiven Anwendungen stetig zu - von der Gewerbeeinheit über die Wärmepumpe bis zum Elektrifizieren der Stellplätze in der Tiefgarage. Elektrische Energie ist der Motor, der nicht nur überall gebraucht wird, sondern auch normkonform verteilt und abgerechnet werden muss.

Die Übergabe der elektrischen Energie vom öffentlichen Netz zum Endverbraucher hat viele Jahre nur in Form einer einfachen, standardisierten Zähleranlage stattgefunden. Diese Zähleranlage stellt den einzelnen Endkunden Energie bis zu 63 A zur Verfügung. Durch die geänderte Nutzung hat sich das Lastverhalten vom Aussetzbetrieb zum Dauerbetrieb gewandelt, was zu einem maximalen Dauerstrom von 32 A oder 44 A führt – je nach Aufbau der modernen Zähleranlage nach DIN VDE 0603-2-1. Über diese Energiemenge hinaus wird eine halb-indirekte Messung benötigt. Diese Messung wird umgangssprachlich auch als Wandlermessung bezeichnet und in der DIN VDE 0603-2-2 bis 1000 A beschrieben.

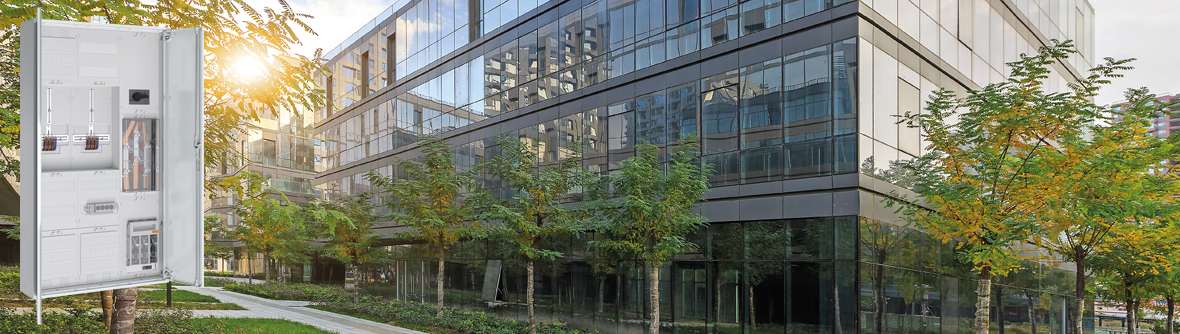

Wandlermessung

Im Gebäude werden immer größere Verbraucher angeschlossen, die mit den 44 A nicht ausreichend versorgt werden können. Für diese Anwendungen kommt die Wandleranlage zum Einsatz. Das ist der Fall, wenn die Elektrifizierung der Stellplätze über ein Schienenverteilersystem erfolgen soll und die Abrechnung mit dem Energieversorger an einer zentralen Stelle stattfindet. Mit dem Lastmanagement für die Ladeinfrastruktur kann die Anschlussleistung immer optimal ausgenutzt werden. Dabei wird die Wandleranlage zu keinem Zeitpunkt überlastet.

Im Rahmen moderner Energienutzungskonzepte wie dem Mieterstrom ist die Nutzung von Wandleranlagen ein Muss. Vor der Zähleranlage wird die Wandleranlage installiert, um den Gesamtenergieverbrauch zu erfassen. Die Messung dient in der Mieterstromanwendung zur Abrechnung des zusätzlichen Strombedarfs und der Abrechnung der Einspeisevergütung. Die Messung beläuft sich je nach Größe des Gebäudes und Anzahl der Kunden auf 100 A bis 250 A. Dafür beschreibt die Wandlernorm die Mindestgrößen der Funktionsräume und der Trennvorrichtungen auf der Netz- und Anlagenseite. Bei der Wandleranlage mit 250 A wird eine Trennvorrichtung für mindestens 400 A benötigt. Das kann ein NH2-Sicherungstrenner, ein 400 A Leistungsschalter oder ein 400 A Lasttrennschalter sein. Die anlagenseitige Trennvorrichtung muss nach Wandlernorm DIN VDE 0603-2-2 laienbedienbar ausgeführt sein, damit der Kunde die Energieverteilung auch ohne Elektrofachkraft vom Netz trennen kann.

Planung

Mieterstrom und Elektromobilität stellen uns heute schon vor Planungsherausforderungen, die im Gebäude der Zukunft berücksichtigt werden müssen. Dabei muss die Wandlermessung bei der TGA-Planung berücksichtigt werden. Die größte Herausforderung ist – neben den Vorgaben der Netzbetreiber – die Größe des Schranks, die vorgesehen werden muss.

Bei Wanderanlagen bis 200 A wird eine Mindestbreite von 2 Feldern gefordert. Die Breite von 2 Feldern im Schrank liegt bei 550 mm. Die Bauhöhe des Schranks beträgt 1400 mm. Dazu kommt noch der Installationsraum über und unter dem Schrank. Bei Wandleranlagen bis 250 A ist eine Breite von mindestens 3 Feldern notwendig. Die Schrankbreite entspricht hierbei 800 mm. Zu den jeweiligen Breiten der Schränke muss auch immer noch der Installationsraum für die Leitungsverlegung beachtet werden. In einem neuen Mehrfamilienhaus kommen bis zu 3 Wandlermessungen mit den aufgeführten Maßen zusammen: Für die zentrale Anbindung der Elektromobilität an das Öffentliche Netz, für die Wandleranlage vor den Zählerplätzen für die Mieterstrom-Anwendung und bei einer PV-Anlage ≥ 30 kW eine Wandleranlage mit zentralem Netz- und Anlagenschutz (VDE-AR-N 4105). Auf diese nachhaltige Energieversorgung muss schon in der ersten Planungsphase geachtet werden, damit auch für nachträgliche Installationen ausreichend Platz zur Verfügung steht.

Weitere Informationen rund um die Wandlertechnik finden Sie unter: https://www.abn-electro.com/produkte/strom-im-haus-wandlertechnik/

Alle Resi9-Kombiableiter für 40 mm Sammelschiene erfüllen seit dem ersten Tag den höchstmöglichen Schutz in Ihrem Zuhause.

Die Prüfklasse 3 wurde nun durch ein akkreditiertes VDEPrüflabor für den neue Resi9-Kombiableiter bestätigt. Der Blitzstrom- und Überspannungsableiter schütz somit alle elektrischen Betriebsmittel sowie elektrische Verbraucher, wie z.B. Smart Home-Systeme, Router, Alarmanlagen und Smart Meter-Komponenten, im Zählerschrank.

Der Überspannungsschutz ist ein natürlicher Teil des elektrischen Energieverteilungs-Systems und
schützt Personen und sensible Ausrüstungen in Wohn- und Bürogebäuden wie in Industrieanlagen. Ein direkter oder indirekter Blitzschlag kann bei elektrischen Anlagen, die auch einige Kilometer vom Ort des Blitzeinschlags entfernt sind, zu Zerstörungen führen. Neben
den atmosphärischen Überspannungen verursachen Schaltüberspannungen ebenfalls erhebliche Schäden in den elektrischen Anlagen oder installierten Betriebsmitteln.

Blitzstromableiter vom Typ 1 können Blitz- bzw. Blitzteilströme bei Direkteinschlägen ableiten und schützen elektrische Installationen vor direktem Blitzeinschlag und Überspannungen. Dieser soll möglichst nah am Gebäudeeintritt installiert werden.

Überspannungsableiter vom Typ 2 werden für den Schutz von Niederspannungsverbraucheranlagen und Betriebsmitteln gegen transiente Überspannungen eingesetzt, die durch ferne Blitzeinschläge, Schaltvorgänge oder elektrostatische
Entladungen hervorgerufen werden. Der Überspannungsableiter Typ 2 ist so nah wie möglich an den Lasten zu installieren.

Überspannungsableiter vom Typ 3 werden für den Schutz von elektrischen Verbrauchern und sensible Betriebsmitteln gegen transiente Überspannungen eingesetzt. Gerade bei dem Überspannungsableiter Typ 3 ist es wichtig, dass die Installation möglichst nahe an den zu schützenden Endverbrauchern erfolgt.

Mit dem Resi9-Kombiableiter können diese Anforderungen mit nur einem Gerät umgesetzt und der notwendige Schutz von Personen, Betriebsmitteln sowie elektrischen Verbrauchern realisiert werden. Zudem besteht die Möglichkeit, über einen separaten Spannungsabgriff mit integrierter Steuersicherung die notwendige Spannungsversorgung, z.B. für das Smart Meter Gateway (SMG), im Raum für Zusatzanwendung (RfZ) gem. der Anwendungsregel VDE-AR-N 4100 (TAR Niederspannung) komfortabel anzuschließen.

Um die Funktionsfähigkeit und somit auch den Schutz der Zähleranlage im Blick zu haben, kann über den am Kombiableiter integrierten potentialfreien Fernüberwachungskontakt (Wechsler) der Zustand ausgelesen werden. Bei der Einbindung in das Energiemanagement mit WiserTM wird ganz bequem eine Push-Nachrichten per App oder E-Mail das Auslösen gesendet, damit umgehend reagiert werden kann.

Mit diesen drei Elementen
• Blitzstrom- und Überspannungsableiter vom Typ 1, Typ 2 und Typ 3,
• separater Spannungsabgriff mit integrierter Steuersicherung,
• potentialfreien Fernüberwachungskontakt

stellt der Resi9-Kombiableiter die komplette Lösung für den Zählerschrank in einem Gerät dar.

Mehr Bandbreite, Geschwindigkeit und Sicherheit – die Netzwerktechnologie wird stetig weiterentwickelt. LexCom Home bietet durch eine enorm hohe Flexibilität unter Verwendung zahlreicher Komponenten eine moderne Heimnetzwerklösung, die sich exakt auf die Bedürfnisse Ihrer Kunden anpassen lässt.

Eine Architektur für alle Anwendungen

Ob Full HDTV, Online-Gaming, Live-Streaming, digitale Audio- lösungen, Sicherheitskameras oder Drucker – die kabelgebundene, leistungsstarke und sichere LexCom Home-Architektur bietet schnelle und sichere Konnektivität, maximale Netzwerkstabilität und -zuverlässigkeit.

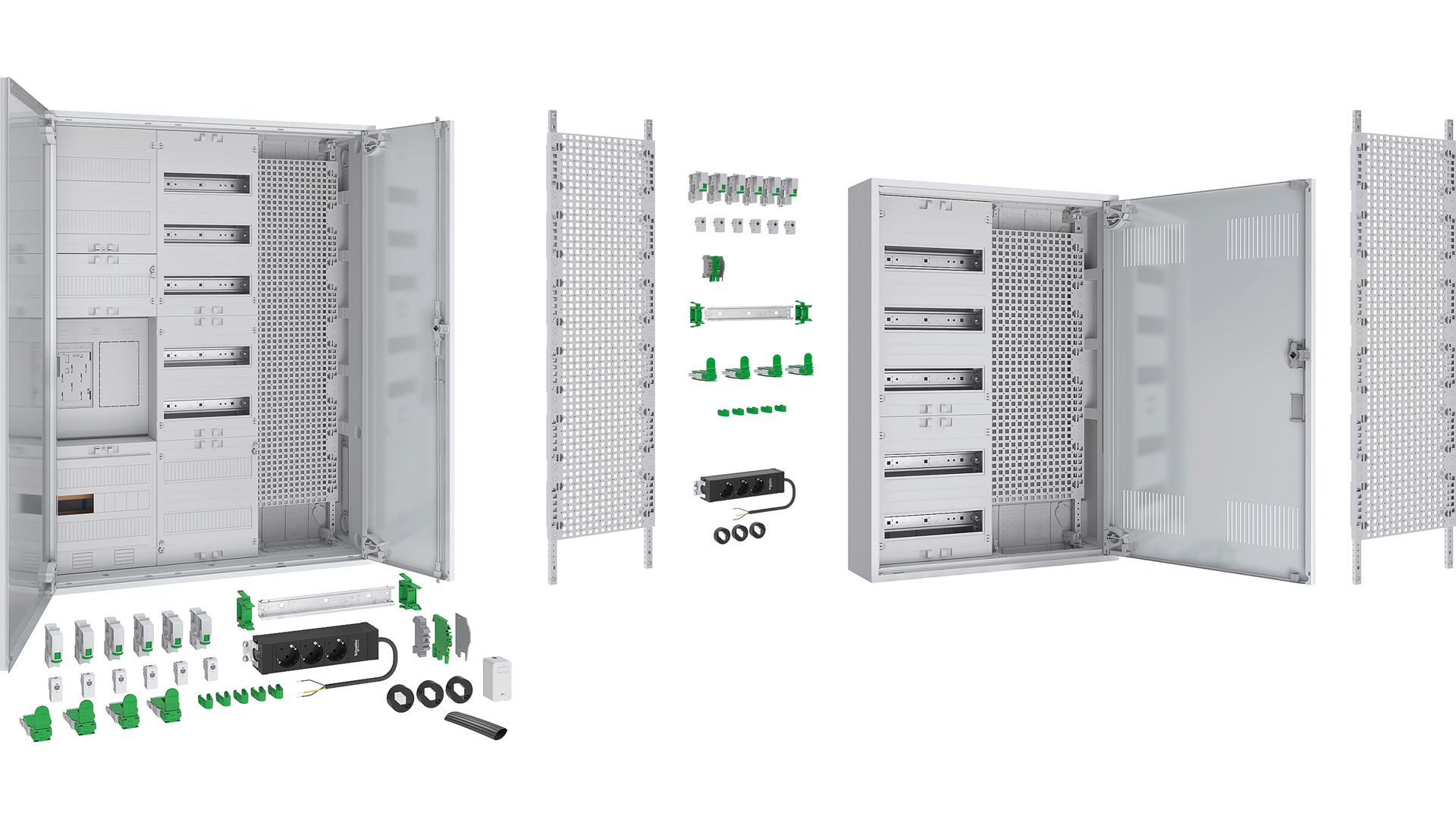

Mit LexCom Home erhalten Sie vormontierte Multimediafelder und Komponenten, mit denen die Vernetzung des Wohnraums nach Ihren Ansprüchen gestaltet werden kann.

Werkzeuglos können Sie die Einbauten auf dem Montageraster flexibel platzieren und jederzeit schnell an Ihre Bedürfnisse anpassen. Einfach strukturiert und maßgeschneidert.

Die Vorteile im Überblick

• Zeitsparende Installation
• Schnelle und werkzeuglose Montage
• Flexible Anordnung
• Einfache Handhabung

Mit dem Planungstool ecorealZP können Sie in wenigen Schritten Ihre individuelle Zählerplatzlösung konfigurieren. Zur Aufbauzeichnung gelangen Sie mit nur unglaublichen 3 Klicks! Die App bietet Ihnen Produkte zur Auswahl, die auf die Technischen Anschlussbedingungen der jeweiligen Energieversorger abgestimmt sind.

Modularer Aufbau
Im modularen Aufbau haben Sie die Möglichkeit, Art und Anzahl des gewünschten Zählerplatzes zu wählen. Durch den dynamischen Aufbau werden Ihnen aus einer Vielzahl von Kombinationsmöglichkeiten alle Änderungen sofort in einer Live- Konfiguration angezeigt.

Anhand der von Ihnen ausgewählten Komponenten und unter Berücksichtigung der Vorgaben des Netzbetreibers wird automatisch das passende Zubehör ermittelt. Das ausgewählte Zubehör, wie z.B. der Überspannungsschutz, kann auch noch nachträglich von Ihnen in der Stückliste angepasst werden.

Komplettlösungen
Wenn es ganz schnell gehen soll, bietet Ihnen die App ecorealZP eine übersichtliche Auswahl vorkonfektionierter Zählerkomplettlösungen, die für häufige Anwendungsfälle geeignet sind.

System GEYER
Neben Strom im Haus-Anwendungen sind auch Lösungen für Strom im Freien konfigurierbar.

Direkt beim Großhandel bestellen – Elbridge 2.0
Zur Vereinfachung des Bestellprozesses können Konfigurationsergebnisse in den Großhandelsshop übertragen und somit Erfassungsarbeiten minimiert werden. Der Elbridge-Konfigurator kann direkt über die Website aufgerufen werden. Außerdem ist die Ansicht früherer Konfigurationen möglich.

Ergebnisausgabe
In rekordverdächtigen 20 Sekunden erhalten Sie eine umfassende Dokumentation. Nach erfolgreicher Eingabe Ihrer gewünschten Konfiguration, präsentiert Ihnen die App im Ergebnis sämtliche Aufbaupläne und die Materialliste. Das Ergebnis können Sie als PDF oder Excel-Tabelle weiterleiten, z.B. per Mail versenden.

Ob im Kundengespräch, auf der Baustelle oder im Büro, die App ecorealZP unterstützt Sie bei der täglichen Planung von Zählerplatzsystemen.
