Ein E2D-System umfasst einen VEhub (oder das CMS des Kunden) und bis zu 250 drahtlose VEmesh E2D-Netzwerke. Jedes Netzwerk benötigt ein Gateway und kann eine beliebige Anzahl von Bridges für bis zu 16.000 Geräte wie Leuchten oder Sensoren unterstützen.

Auf der RF-Seite besteht ein VEmesh-Netzwerk aus einem VEmesh E2D Gateway und einer Reihe von Knoten. Die VEmesh-Brücken sind die Knoten eines E2D-Netzwerks.

Auf der DALI-Seite verbindet sich jede VEmesh Bridge mit einem oder mehreren Standard-DALI-Geräten oder -Sensoren, wobei eine VEmesh Bridge bis zu vier solcher Geräte unterstützen kann – entweder an einem Mast für Straßenbeleuchtung oder in einem Gebäude. Die Bridge bildet tatsächlich eine DALI-Schleife, wobei die Verbindung dem DALI-Standard IEC 62386 folgt.

Über diese Verbindung empfängt die Bridge alle DALI-Signale der angeschlossenen DALI-Geräte (z. B. Antworten der LED-Treiber und Ereignisse der Eingabegeräte) und leitet sie an das drahtlose VEmesh-Netzwerk weiter. In umgekehrter Richtung empfängt die VEmesh Bridge die DALI-Master-Befehle und leitet sie über ihre DALI-Schleife an die angeschlossenen Geräte weiter.

Eine E2D Bridge unterstützt 1 bis 4 Geräte und benötigt keine eigene DALI-Adresse.

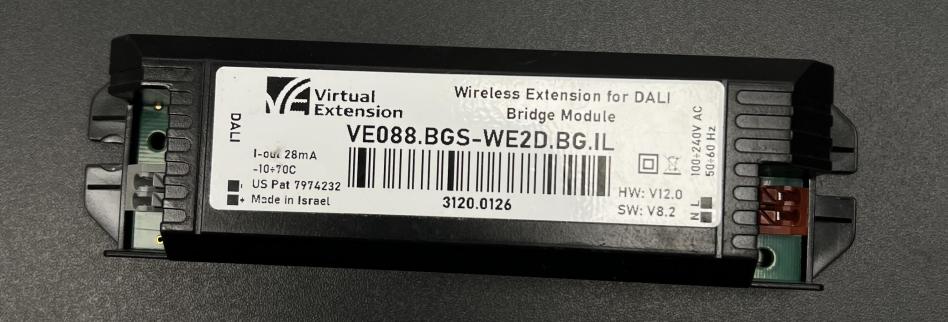

Die Bridge hat ein Kunststoffgehäuse und die Abmessungen betragen 149,5 mm x 40 mm x 28,1 mm (5,89 Zoll x 1,57 Zoll x 1,1 Zoll).
