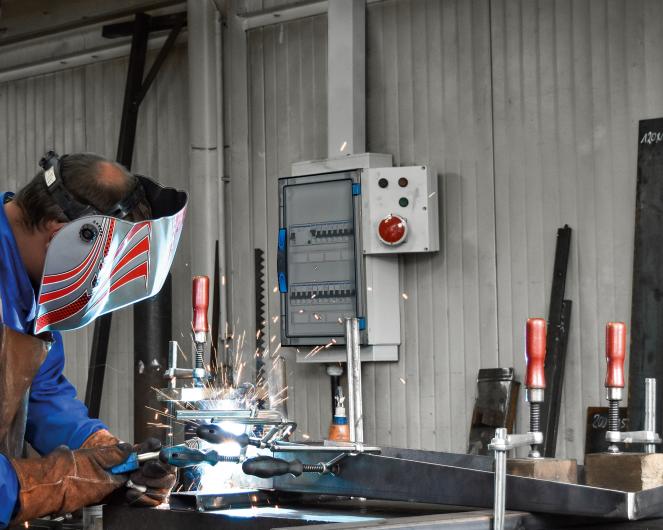

Kombinierbares Gehäusesystem für den Selbstbau von Verteilungen nach IEC 61439-2
Anwendung: Geeignet für Innenräume und die geschützte Installation im Freien in Industrie- und Gewerbe

• Vormontierte Gehäuse mit elektrischen Funktionen
• Gehäuse können als Einzelgehäuse genutzt oder zu Verteilungen kombiniert werden
• Online-Portal zur DIN EN 61439 unterstützt Verteilerplanung: Es liefert neben zahlreichen Dokumenten und Checklisten auch den Konfigurator ENYGUIDE,
  www.hensel-electric.de/61439.
• Schutzart IP 65
• Einzelgehäuse ohne Flansche und in den Deckel eingebaute Komponenten haben Schutzart IP 66
• Staubdicht und strahlwassergeschützt
• Schutzklasse II
• Isolierstoffgekapselt
• Werkstoff: PC Polycarbonat
• Klimatische Ein- und Auswirkungen auf die Betriebsmittel sind zu beachten
• UV-beständig nach DIN EN 61439-1, Absatz 10.2.4: Das Material ist auf UV-Beständigkeit geprüft
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 960 °C, schwer entflammbar, selbstverlöschend
• Farbe: grau RAL 7035

• Moderne Klemmentechnik
• Funktionale Gehäusetechnik
• Variable Kabeleinführung

Serie DK

• Anwendung: für die geschützte Installation in Gewerbe und Industrie
• mit elastischen Dichtmembranen, entfernbar für Leitungseinführungsstutzen
• Mehrstufige Membranen für Kabelverschraubungen in unterschiedlichen Größen
• Schutzart: IP 66
• Werkstoff: Polypropylen oder Polycarbonat
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 750 °C, schwer entflammbar, selbstverlöschend
• Farbe: grau, RAL 7035

Serie KF

• Anwendung: Wetterfest, für die ungeschützte Installation im Freien, in rauer Umgebung und in der Offshore-Anwendung
• Schutzart IP 66 / IP 67 / IP 69
• mit Anbau-Kabelstutzen als Zubehör, zeitweiliges Untertauchen bis 1 Meter, für max. 15 Min.
• Wetterfest: UV-beständig, regenwasserdicht, temperaturbeständig, salzwasserbeständig
• Werkstoff: Polycarbonat mit GFS
• Erfüllen die Anforderungen der DIN VDE 0100 Elektrische Anlagen von Gebäuden Teil 482 Brandschutz bei besonderen Risiken und Gefahren.
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 960 °C, schwer entflammbar, selbstverlöschend
• Farbton: grau, RAL 7035 oder schwarz, RAL 9011

Serie WP

• Anwendung: wasserdicht, zum Vergießen
• Schutzart IP 68
• Untertauchen bis 20 Meter, 168 Stunden
• Vergussmasse passend zum Produkt:
• Die Menge der Vergussmasse ist immer auf das Produkt abgestimmt - nie mehr zu viel oder zu wenig Material bei der Verarbeitung.
• Messen und Nachinstallation: Der Deckel kann entfernt und eine Messung durchgeführt werden. Für die Nachinstallation oder Prüfung kann die Vergussmasse leicht entfernt werden.
• Werkstoff: Polycarbonat mit GFS
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 960 °C, schwer entflammbar, selbstverlöschend
• Farbton: grau, RAL 7035 oder schwarz, RAL 9011

Serie FK

• Anwendung: Für den Erhalt der Sicherheitsstromversorgung im Brandfall, insbesondere in Gebäuden mit Publikumsverkehr
• Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit funktionserhaltenden Kabeln
• Isolationserhalt PH120 nach BS EN 50200 in Verbindung mit isolationserhaltenden Kabeln
• Schraubanker, hochtemperaturbeständige Keramikklemme E30 bis E90 und Leitungseinführungen standardmäßig beigefügt
• Mehrstufige Membranen für Kabelverschraubungen
• in unterschiedlichen Größen
• Werkstoff: Polycarbonat mit GFS oder Stahlblech
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 960 °C, schwer entflammbar, selbstverlöschend
• Farbton: orange, RAL 2003
• Abzweigkasten für große Querschnitte bis 50 mm²

Serie KX

• Anwendung: Für den Einsatz in explosionsgefährdeten Bereichen, geeignet für Ex-Zone 2 und 22
• Gasatmosphären: II 3G Ex ec IIC T6 Gc
• Ex-Kennzeichnung für explosionsfähige Staubatmosphären: II 3D Ex tc IIIC T85 Dc
• Mit Bohrmarkierungen auf den Gehäusewänden für flexible Positionierung der Leitungseinführungen
• Schutzart IP 66, Ex-Anbaukabelstutzen im Zubehör erhältlich
• Geeignet für Bereiche mit hoher mechanischer Gefährdung
• Schnell mit Viertelumdrehung zu verschließen - Verschlussstellung sichtbar
• mit hochgesetzter Abzweigklemme oder Reihenklemmen
• Verschiedene Leiterquerschnitte und Leiterarten
• Klemmen mit Drahtschutz auch für flexible Leiter ohne Aderendhülse
• Unterschiedliche Klemmenpositionen +Werkstoff: Polycarbonat
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 750 °C, schwer entflammbar, selbstverlöschend
• Farbton: schwarz, ähnlich RAL 9011

• Anwendung: Geeignet für Innenräume und die geschützte Installation im Freien in Industrie- und Gewerbe
• Für den Einbau von elektrischen Betriebsmitteln durch den Hersteller einer Niederspannungs-Schaltgerätekombination nach IEC 61439.
• Für den Einbau von Geräten, die von außen bedient werden müssen, z. B. Steckvorrichtungen, Taster und Schalter
• Für den Einbau von Geräten über Tragschienen und Montageplatten
• Schutzart IP 55 / IP 66
• Staub- und wasserdicht
• Schutzklasse II, schutzisoliert
• Isolierstoffgekapselt
• Werkstoff: PS Polystyrol und PC Polycarbonat
• Klimatische Einflüsse auf die Betriebsmittel sind zu beachten
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 750 °C/960 °C, schwer entflammbar, selbstverlöschend
• Farbe: grau RAL 7035

Neue, anschlussfertige Ladeverteiler für E-Mobility sparen Zeit

Beschleunigung beim Ausbau der Ladeinfrastruktur: Erstmals kann der Elektrohandwerker ohne Planungsaufwand, aus einem großen Sortiment von über 80 Typen, ganz einfach in maximal 5 Minuten die passende Ladeverteilung für sein E-Mobility-Projekt auswählen und bestellen. Der Ladeverteiler für E-Mobility wird bereits nach 5 Werktagen versendet und anschlussfertig geliefert. Der Dokumentationsaufwand entfällt, denn auch die Dokumentation hat HENSEL für den Elektrohandwerker bereits erledigt.

Nicht lange planen – einfach aussuchen und anschließen

Mit dem großen Sortiment an anschlussfertigen Ladeverteilern nimmt HENSEL dem Elektrohandwerker die aufwändige Planung sowie die Prüfung und Dokumentation ab. Das spart wertvolle Zeit für die wesentlichen Installationsaufgaben.

In 5 Minuten bestellt – in 5 Werktagen versendet

Mit dem praktischen Produktfinder in der ENYEXPERT-App oder auf hensel-electric.de kann ganz einfach der passende Ladeverteiler ausgesucht und bestellt werden. Das gesamte Zubehör wird direkt angezeigt und kann bei Bedarf ausgewählt werden. Die Bestellung kann bequem über die automatische Anbindung des HENSEL-Warenkorbs an den Elektrogroßhandels-Shop übermittelt werden. HENSEL versendet in nur 5 Werktagen den Ladeverteiler.

Für jede Anwendung der passende Typ im Sortiment - über 80 Typen erhältlich

Das große Sortiment mit über 80 Produkten bietet für jedes Projekt den passenden, anschlussfertigen Ladeverteiler. Er wird einfach vor Ort mit einem werksseitig vormontierten Montagerahmen an der Wand befestigt oder in einem abschließbaren Außenschrank aufgestellt.

Geprüft, zertifiziert und dokumentiert nach DIN EN IEC 61439-7

Die Ladeverteiler für E-Mobility sind bereits von HENSEL als Hersteller geprüft, zertifiziert und gemäß DIN EN IEC 61439-7 vollumfänglich dokumentiert. Sie werden zusätzlich mit einem digital bearbeitbaren Stromlaufplan ausgeliefert. HENSEL hält alle relevanten Normen ein und übernimmt die Haftung für die Ladeverteiler.

Energie-Schaltgerätekombination Niederspannungs-Schaltanlagen bis 5.000 A
Seit mehr als 50 Jahren baut Hensel hochwertige Niederspannungs-Schaltanlagen für Industrie, Gewerbe und Zweckbau sowie Photovoltaik-Anlagen.

Qualitätsstandard
An der Entwicklung nationaler und internationaler Normen von Niederspannungs-Schaltanlagen arbeitet Hensel an entscheidender Stelle mit. Unsere innovativen Schaltanlagen und Verteilersysteme sind von uns entwickelt und ständig auf dem neuesten technischen Stand gehalten.

Unser technisches Know-how und unsere aktive Mitwirkung in nationalen und internationalen Normungsgremien garantieren unseren Kunden einen deutlichen technischen Vorsprung!
Die Schaltanlagenfertigungen in Lennestadt und in Grimma bieten hohe Flexibilität und garantieren einen zuverlässigen Qualitätsstandard durch qualifizierte und langjährig spezialisierte Fachleute. Beide Fertigungsstandorte sind natürlich nach DIN EN ISO 9001:2015 zertifiziert.

Entwicklung und Fertigung
Wir entwickeln und konstruieren die Produkte unter Berücksichtigung der neuesten
Fertigungsverfahren und nutzen dazu modernste Betriebsmittel. Die gesamte Vorfertigung erfolgt im eigenen Haus - Metallbearbeitung, Kunststofffertigung und Kupferbearbeitung.
Durch die Fertigungseinrichtungen können wir eine gleichbleibende Qualtität der Produkte garantieren. Wir nutzen vollautomatische Abläufe zur Herstellung unserer Produkte.
Niederspannungs-Schaltanlagen werden nach Kundenwunsch projektbezogen an den Hensel-Standorten Lennestadt und Grimma hergestellt.

HENPROTECT
STÖRLICHTBOGENSCHUTZ & ERDBEBENSICHERHEIT für SAS-Niederspannungs-Schaltanlagen

• Aktiver Störlichtbogenschutz in Niederspannungs-Schaltanlagen
  • Aktiver Störlichtbogenschutz wieder einschaltbar
  • Hohe Verfügbarkeit elektrischer Energie
  • Höchste Sicherheit gegen Gefahren durch elektrischen Strom

• Geprüfte Erdbebensicherheit für Niederspannungs-Schaltanlagen
  • Alle Zonen wurden durch triaxialen Seismiktests nachgewiesen!
  • Höchste, geprüfte Sicherheit für Niederspannungs-Schaltanlagen SAS 5000

PV-Anschlusskästen und Wechselrichter-Sammler nach IEC 60364-7-712 für Niederspannungsnetze: Grid, On Grid und Off Grid

• Anwendung: Geeignet für Innenräume und die geschütze Installation im Freien
• Schutzart IP 65
• Staubdicht und wasserdicht
• Schutzklasse II, schutzisoliert
• Isolierstoffgekapselt
• Werkstoff: PC Polycarbonat
• UV-beständig
• Beständig gegen Korrosion durch Regen, Eis und Schnee
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 960 °C, schwer entflammbar, selbstverlöschend
• Farbe: grau RAL 7035

PV-Anschlusskästen

• Anschlussfertig mit Steckverbindern für die schnelle und einfache Verbindung zu PV-Strings und Wechselrichter-Sammlern
• Mit Überspannungsableiter, Generatorfreischalter, Strangsicherungen oder Sperrdioden falls erforderlich
• Zubhör für die Installation im Freien (z. B. Belüftungsflansche, Schutzdach)

PV Wechselrichter-Sammler

• Komplette Sets an vorgefertigten und geprüften Lösungen
• Sets können individuell an die Situation vor Ort angepasst werden.

Freischaltstellen

• Für den Anschluss von Erzeugungsanlagen an das Niederspannungsnetz nach Anwendungsregel z. B. VDE-AR-N 4105:2018-11 und VDE-AR-N 4110:2018-11 oder regionale Vorschriften

Für Innenräume in Industrie und Gewerbe und / oder die geschützte Installation im Freien

• Kabeleinführung über integrierte elastische Dichtmembranen oder über metrische Vorprägung Schutzart IP 54-65
• Schutzklasse II
• Zum Einbau von Geräten mit Schnappbefestigung auf DIN-Tragschiene
• Gerätebedienung auch durch elektrotechnische Laien
• Mit FIXCONNECT® Steckklemmentechnik für PE und N
• Mit bis zu vier trennbaren N-Leiterpotenzialen in einer Sammelschiene, die den Einbau von RCDs ohne zusätzlichen Aufwand oder Zubehör ermöglichen
• Nach IEC 60670-24
• Werkstoff: PS Polystyrol
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 750 °C, schwer entflammbar, selbstverlöschend
• Farbe: grau RAL 7035

Wetterfest, für die ungeschützte Installation im Freien und in rauer Umgebung

• Schutzart IP 65
• Schutzklasse II
• Zum Einbau von Geräten mit Schnappbefestigung auf DIN-Tragschiene
• Gerätebedienung auch durch elektrotechnische Laien
• Mit FIXCONNECT® Steckklemmentechnik für PE und N
• Mit bis zu vier trennbaren N-Leiterpotenzialen in einer Sammelschiene, die den Einbau von RCDs ohne zusätzlichen Aufwand oder Zubehör ermöglichen
• Werkstoff: PC Polycarbonat
• Das Material wird vom Institut für Kunststoffe auf UV-Beständigkeit geprüft und ist dadurch für die Außeninstallation bei UV-Einwirkung geeignet
• Klimatische Einflüsse und Auswirkungen auf die Betriebsmittel sind zu beachten
• Brennverhalten: Glühdrahtprüfung nach IEC 60695-2-11: 960 °C, schwer entflammbar, selbstverlöschend
• Farbe: grau RAL 7035
