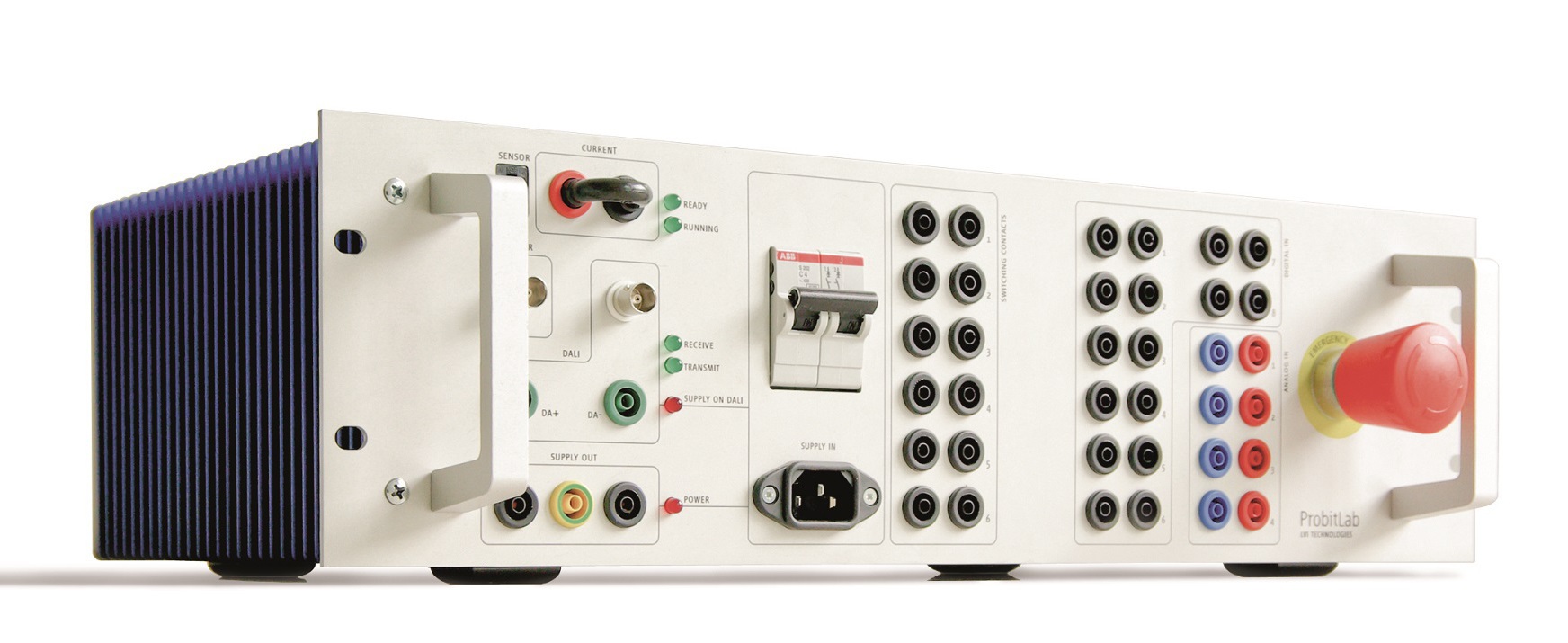

Das ProbitLab2, als Nachfolger des ProbitLabs, ist eine Plattform zur Validierung von IEC62386 Edition1 & Edition2 Control Gears, Control Devices und Bus Power Supplies zur Sicherstellung der Interoperabilität.

Auf dem ProbitLab2 können mittels der ProbitBench die IEC62386 Testsequenzen ausgeführt werden, die durch die DIIA bereitgestellt werden.

Das ProbitLab2 bildet somit das zugelassene und vorgeschriebene Testsystem zur Erlangung des Logos der DIIA.

Signalgenerator
Einstellbare High und Low Spannungspegel
Einstellbare Anstiegs- und Fallzeiten
Einstellbare Strombegrenzung

Verbindungsmöglichkeiten
Für externes Oszilloskop und Amperemeter
Schaltbare AC und DC Versorgung des Prüflings
4 Schaltrelaisausgänge mit hohem Schaltvermögen
4 Digitalausgänge
2 Digitaleingänge
2 Analogeingänge

Produkt Zertifizierung
Ausführen der IEC62386 Edition1 & Edition2 Testsequenzen

ProbitBench Software
Auswahl und Steuerung der Testsequenzen
Senden von individuellen Einzelkommandos
Analyse der Telegramme im Sniffer
Analyse der Signal-Timings im Bitscope

19" Einschub Design
Für die Integration in bestehende 19" Laboraufbaute

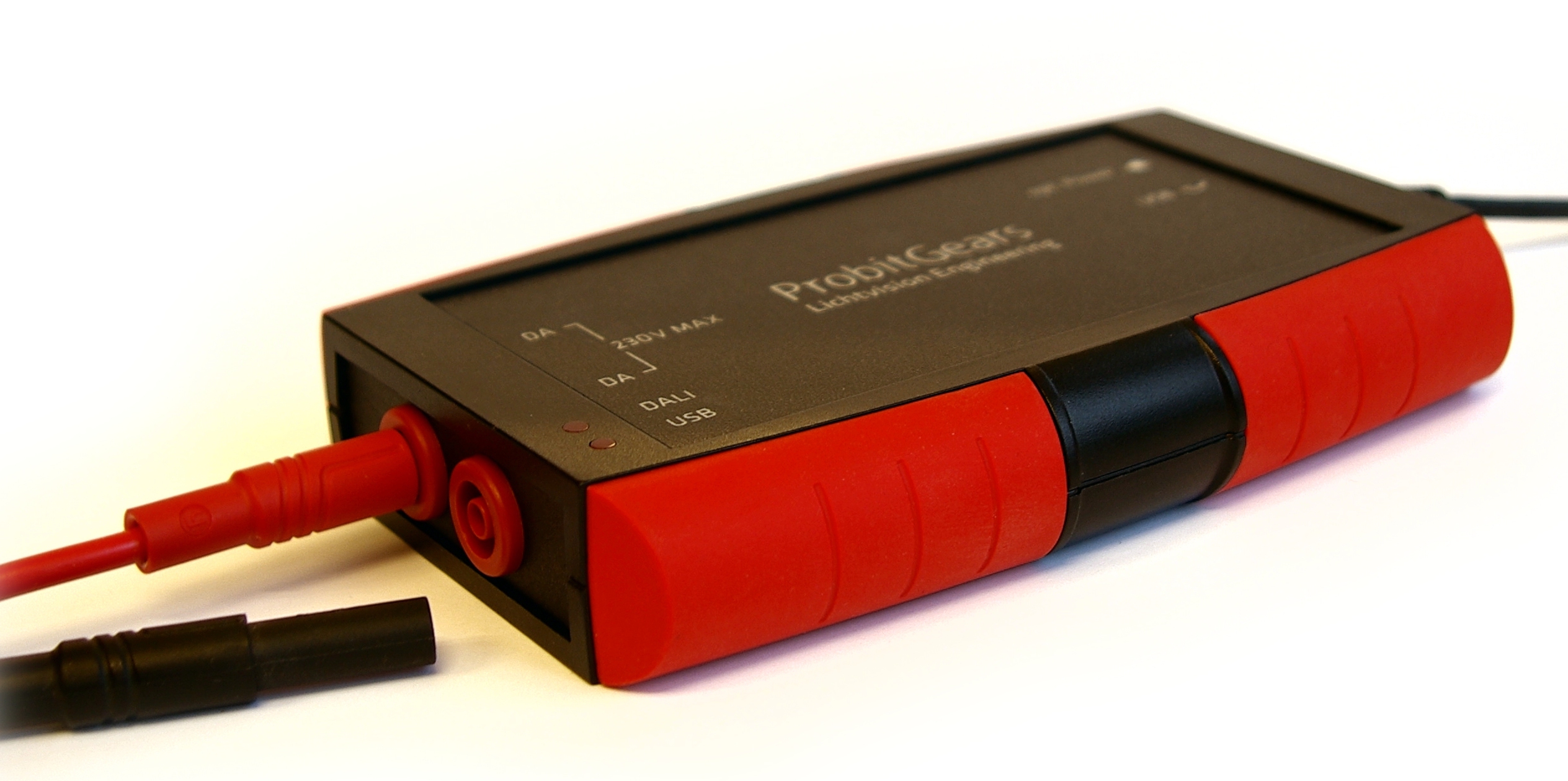

ProbitGears bietet einzigartige Möglichkeiten, DALI-Steuerungen effektiv zu prüfen. Es simuliert bis zu 65 Endgeräte (wie LED Treiber, Notlicht-Konverter oder Phasen-Dimmer) und deckt damit den gesamten Adressraum einer DALI-Anlage ab.

ProbitGears besteht aus einer handlich kleinen Box mit DALI-Anschluss und einer PC Software. Das Gerät wird via USB mit einem Rechner verbunden und auf diesem Weg auch mit Strom versorgt. Die mitgelieferte Software erlaubt es, alle Vorgänge in den simulierten Endgeräten am Rechner anzuzeigen, aufzuzeichnen und zu steuern.

Simulation
Bis zu 65 Teilnehmer
Multiple Device Types möglich
Anzeige und Veränderung zur Laufzeit

Systemtest
Nachstellen realer Gesamtanlagen
Prüfen der Reaktion von Steuerungen
Simulation einzelner Bit-Timings

ProbitBench Software
Liste aller Variablen im Simulator
Konfigurierbare tabellarische Darstellung
Frei platzierbare Symbole mit Kurzinfo

Portables Kompaktgehäuse
Für die Nutzung an multiplen Standorten

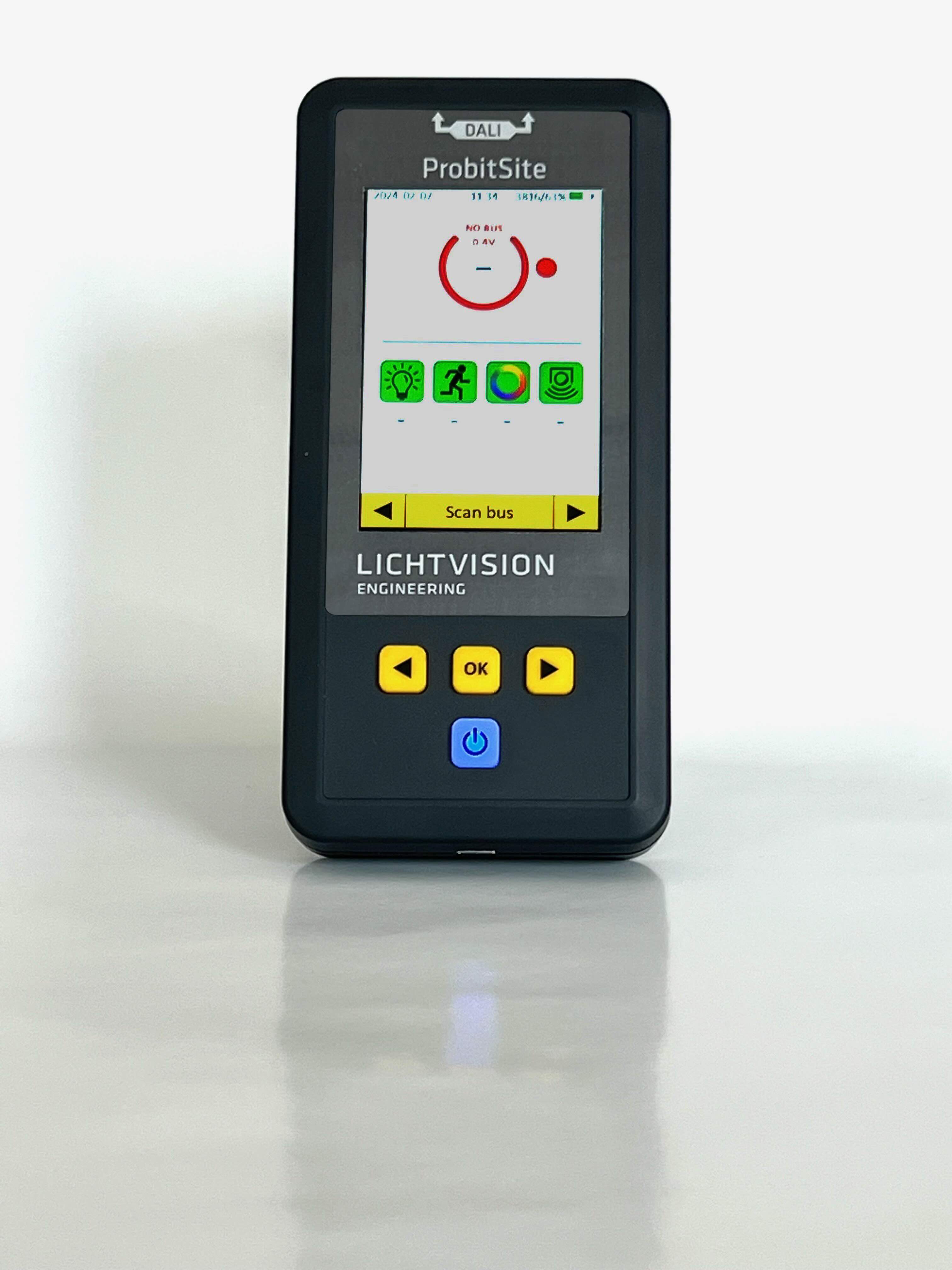

ProbitSite | Das DALI-Multimeter

Machen Sie es von Anfang an richtig!

Wir qualifizieren jede DALI-Installation, damit die Inbetriebnahme reibungslos verläuft. Wir sind der Meinung, dass Sie ein DALI-Werkzeug vor Ort brauchen, mit dem Sie Probleme in DALI-Installationen selbst erkennen, dokumentieren und beheben können. Ein einfacher DALI-Installationscheck. Wir verstehen, dass es so einfach zu bedienen sein muss wie ein Multimeter. Deshalb haben wir ProbitSite | Das DALI-Multimeter entwickelt, indem wir unsere 25-jährige DALI-Erfahrung in einem einfachen Handgerät vereint haben. Schließen Sie ProbitSite einfach an die DALI-Leitungen an, und es wird automatisch jedes Problem erkennen. DALI-Debugging leicht gemacht.

Eigenschaften

• DALI-Installationscheck - Wir bieten Transparenz für jede DALI-Installation, um ihre Qualität sicherzustellen.
• Verwenden Sie SmartScan, um jedes Gerät zu erkennen und zu lesen, ohne die Konfiguration zu berühren.
• Beweisen und dokumentieren Sie das ordnungsgemäße Funktionieren der DALI-Installation. Vermeiden Sie die Notwendigkeit, später wiederzukommen.
• ProbitSite misst die Qualität des DALI-Signals. Ideal für die Fehlersuche bei DALI.
• Identifizieren Sie Geräte, die nicht DALI-zertifiziert sind. Ein guter Ausgangspunkt, wenn die Dinge nicht reibungslos laufen. ProbitSite vergleicht automatisch die installierten DALI-Geräte mit der DiiA-Datenbank der zertifizierten Produkte.
• Dank der integrierten DALI-Stromversorgung kann ProbitSite in wirklich jeder Installation arbeiten.
• ProbitSite ist mit der Software ProbitBench kompatibel, um zusätzliche Funktionen zu ermöglichen. Verwenden Sie die Mediator-Funktion, um IEC62386-Befehle zu übertragen und die entsprechende Antwort anzuzeigen.
• Dieses DALI-Tool ist baustellentauglich: batteriebetrieben, robustes Gehäuse, geringes Gewicht.

Wichtigste Fakten

• DALI-Tool für die Baustelle, ideal für die DALI-Fehlersuche
• DALI-Installationsprüfung
• 3,5"-Display mit hoher Leuchtdichte
• Smart Scan auf dem DALI-Bus
• Zertifizierung und Signalüberprüfung
• Automatisiertes Protokoll
• Integrierte Bus-Stromversorgung
• Stromversorgung durch eingebaute Hochleistungsbatterie

Technische Spezifikationen

• Laden mit 5VDC 500mA via USB-C
• Eingebauter Speicher für >30.000 Buslesungen
• Anschluss an DALI-Bus über 4mm-Bananenbuchsen
• TFT-Display 320 x 480 px mit 600cd/m²
• LiPo-Akku mit ca. 8h Laufzeit
• Größe ca. 80mm x 165mm x 27mm
• Gewicht ca. 300g
• GTIN: 4262466940009
