Die Smart-Metering-Kupplungen von Telegärtner wurden speziell für den Datenaustausch von steuerbaren Erzeugern, Endgeräten und Kommunikationsgeräten in Smart-Metering-Systemen entwickelt und werden im Raum für Zähler (RfZ) und dem Anschlusspunkt für Zähler (APZ) an den Zählerplätzen eingesetzt. Die Smart-Metering-Kupplungen sorgen für eine zuverlässige Datenübertragung und ermöglichen eine besonders flexible Datenverkabelung des Verteilers.

Vorteile:

• RJ45-Kupplung für einfache und schnelle Verkabelung
• Universelles Befestigungssystem für Zählerkreuz und Tragschiene
• DIN VDE 0603-100-konform (Kupplung und Patchkabel)
• Glasfaserverstärktes Material für zuverlässigen Halt auf der Tragschiene
• Staubschutzklappen für nichtbelegte Anschlüsse

Als Systemlieferant bietet Telegärtner auch die passenden Patchkabel, deren Leitung eine Stoßspannungsfestigkeit von 6 kV aufweist. Nur wenige Patchkabel am Markt erfüllen diese hohe Anforderung, die bei Telegärtner seit Langem Standard ist.

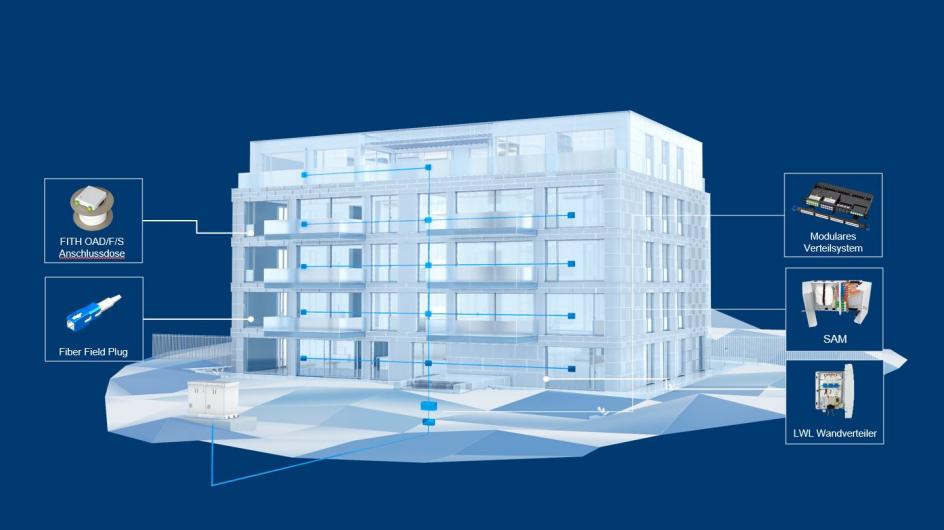

Egal ob intelligentes Zuhause oder sichere Kommunikationsinfrastruktur im Bürogebäude – Telegärtner bietet ein umfangreiches Programm an hochwertigen Anschlusskomponenten für eine lückenlose, strukturierte Verkabelung von Bürogebäuden, sowie perfekt aufeinander abgestimmte Komponenten für eine einfache und schnelle Installation von gigabitschnellen Heimnetzwerken.

Portfolio Heimnetzwerke

• desingfähige Anschlussdosen
• Miniverteiler
• RJ45 Module und feldkonfektionierbare RJ45 Stecker
• RJ45 Patchkabel
• Verbindungsmodule
• LWL Anschlussdosen
• LWL Patchkabel
• Feldkonfektionierbare LWL Stecker

Portfolio Gebäudeverkabelung

• LWL Rangierverteiler
• RJ45 Patchpanel
• Patchkabel RJ45 und Glasfaser
• Installationskabel
• RJ45 Module und Stecker für unterschiedlichste Anforderungen

Häufig müssen Datennetze in extrem beengten Platzverhältnissen installiert werden. Besonders kritisch wirkt sich das beim Anschluss der Kabel an feldkonfektionierbare RJ45-Stecker und -Module aus: Für eine zuverlässige Datenübertragung darf der Mindestbiegeradius des Kabels nicht unterschritten werden, die meisten Stecker und Module auf dem Markt sind allerdings relativ lang gebaut. Die SL-Baureihe von Telegärtner bietet nicht nur Übertragungswerte, die weit über die Anforderungen der Normen hinausgehen, Stecker und Module sind auch extrem kurz gebaut, so dass genügend Platz für die korrekte, störungsfreie Kabelführung bleibt.

Stecker und Module der SL-Baureihe übertreffen die Anforderungen der Kategorie 6A für Datenraten bis einschließlich 10 Gbit/s sowohl in geschirmter als auch in ungeschirmter Ausführung. Beide Varianten entsprechen DIN EN 50173-1:2018-10.

RJ45 Modul AMJ-SL

• Extrem kurze Baulänge von nur 32 mm
• Optimiertes Kontaktdesign zur Vermeidung von Abreißfunken im Kontaktruhebereich
• Leicht, sicher und ohne Spezialwerkzeug zu montieren
• Mechanisch äußerst robustes Gehäuse aus Zinkdruckguss mit veredelter Oberfläche
• Sichere Verrastung mittels metallischen Rasthebels mit Widerhaken
• Einteilige, reversible Gehäuseverrastung
• GHMT Type Approval und dazu kontinuierlich im Rahmen des PVP überwacht: zertifiziertes RJ45-Modul Cat.6A IEC und EN 60603-7-51 für Anwendungen gem. ISO/IEC 11801 Teile 1-6 und EN 50173 Teile 1-6 (u.a. 10GBase-T, 4PPoE)

Das ungeschirmte RJ45-Modul UMJ-SL

• Gesamtlänge nur 32 mm, perfekt geeignet auch für extrem beengte Platzverhältnisse
• Praxisbewährter Adermanager, kein aufwändiges Aufdrillen der Aderpaare nötig
• Montage ohne Spezialwerkzeug mit integrierter Kontaktüberbiegeschutz
• Gehäuse besteht aus nur einem Teil, keine verlierbaren Gehäuseteile
• Passt in alle Telegärtner AMJ- und UMJ-Verteilfelder und -Anschlussdosen
• Übertrifft die Anforderungen der Kategorie 6A für 10 Gigabit Ethernet
• Geeignet für Four-Pair-Power-over-Ethernet (4PPoE) nach IEEE 802.3bt
• EMV-konform gemäß DIN EN 50173-1
• Kein Funktionspotentialausgleich für die Verkabelungsstrecke erforderlich

RJ45 Stecker MFP8-SL

• Sehr kurze Einbaulänge nur 44 mm
• Passt in WiFi Access Points, in kleine IP-Kamera-Gehäuse und auch in kleine Wallbox-Gehäuse (Lade-Infrastruktur)
• Feinstufige Kabelabfangung für Kabeldurchmesser bis 9 mm
• Erhöhte Kabelzugentlastung durch Widerhaken zur Kabelmantelfixierung
• Langer Entriegelungshebel: Einfache Steck- und Ziehvorgänge bei engen Platzverhältnissen
• Genormtes Steckgesicht Gemäß EN 60603-7-51
• Robustes Zinkdruckguss-Gehäuse - Vergütete Oberfläche zum Schutz vor elektrischen Störeinflüssen von außen
• 360° Schirmung
• Durchdring-Kontakte IPC
• Vollmetallische Abschirmung zwischen den Aderpaaren
• 4-Kammern-Adernmanager erhältlich mit Farbkodierung T568A, T568B, PROFINET

Das Portfolio der AMJ-SL-Module wurde erweitert. Das AMJ-SL 4x90 besitzt eine rechtwinklige Kabeleinführung, die vor Ort in 90-Grad-Schritten gedreht werden kann. Damit ist die Kabelzuführung von rechts, links, oben und unten möglich, was die Installation in beengten Platzverhältnissen enorm erleichtern und stellenweise überhaupt erst möglich macht.

Mit dem AMJ-SL 4x90 gibt es keine falsche Kabelrichtung und keine Performance-Einbußen durch geknickte Kabel mehr. Die Montage ist denkbar einfach: Der Adermanager wird immer in derselben Lage verdrehsicher eingeführt, das Modulrückteil wird entsprechend der Kabelrichtung montiert. Markierungen auf Modulgehäuse und Rückteil machen das Ganze leicht.
Die bewährte SafeLock-Sicherheitsverriegelung sorgt für die sichere und zuverlässige Kontaktierung und Montage.
