USB-Connector: Die intelligente Verbindung zur KNX-Steuerung

Erleben Sie mit dem USB-Connector eine innovative Lösung zur direkten Integration Ihres PCs in das KNX-Netzwerk. Diese ermöglicht eine nahtlose Adressierung, Parametrisierung und Diagnose von KNX/EIB-Komponenten über die ETS. Das robuste Gehäuse, zwei verschiedene Adapteroptionen und ein 65 cm langes Kabel machen ihn perfekt für den Einsatz an ständig wechselnden Orten.

Effiziente Nutzung und erweiterte Funktionen

Das Adapterkonzept des USB-Connectors verschafft Ihnen einen erheblichen Kostenvorteil, insbesondere wenn Sie zahlreiche Kunden und KNX-Projekte betreuen. Statt teure KNX-USB-Interfaces zu verbauen, hinterlassen Sie lediglich den kostengünstigen Adapter im Schaltschrank. Das eigentliche Tool bleibt immer bei Ihnen, und der KNX-WAGO-Adapter kann flexibel an jedem Ort mit einem KNX-Kabel verbunden werden. Zusätzlich machen die IP-Routerfunktionen Ihren Server zur Smart Home Zentrale. Der USB-Connector und die mitgelieferte IP-Router-Software verwandeln Ihren Server in die KNX-Schnittstelle für Ihre Geräte. So können Sie über Ihr Netzwerk KNX-Aktoren parametrisieren, eine Visualisierung einrichten und diese auch auf eigenen Bedienpanels, Tablets oder dem Smartphone anzeigen lassen.

Technische Daten

• ETS-kompatibel: ETS 5 und 6
• Betriebssystem: Windows 10, 8.1, 7 (32/64-Bit)

Hardware

• KNX-WAGO-Adapter zum flexiblen Gebrauch
  oder
• Hutschienenadapter inkl. Verlängerungskabel

Software

• YOUVI Basic Softwarepaket bestehend aus Visualisierung, IP-Router und Bus-Monitor
  oder
• Softwarepaket bestehend aus Bus-Monitor und IP-Router

KNX Touch Panel zur Visualisierung und Bedienung von Smart Homes

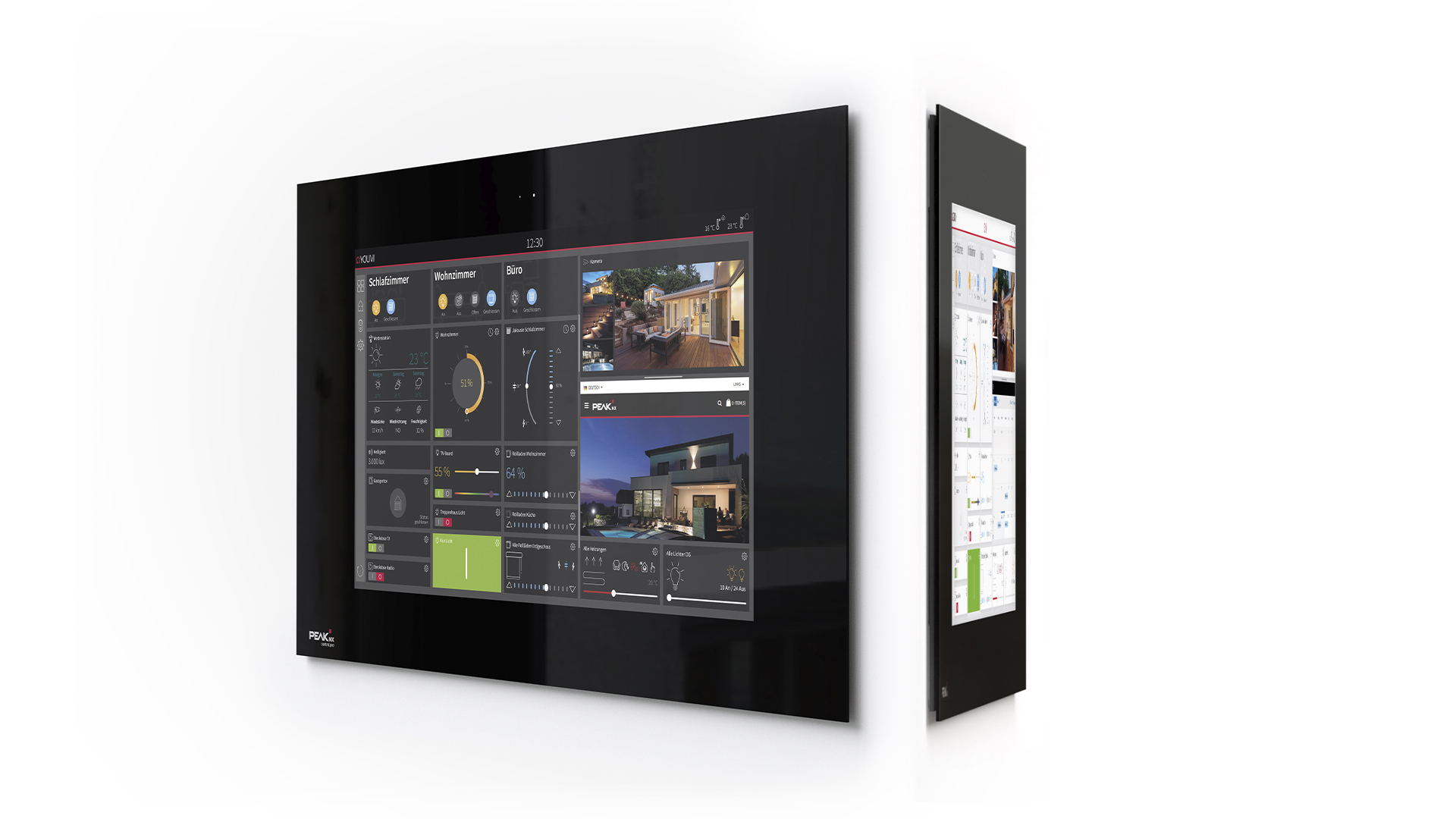

Das Controlpro ist ein 18,5 Zoll großes, freiprogrammierbares KNX Touch-Panel mit direktem KNX Anschluss. Die Bedienung erfolgt über das 10 Finger Touch Display (HD LED). Als Betriebssystem ist Windows 10 IoT Enterprise LTSC auf einem 120 GB SSD Laufwerk (optional auf 250GB oder 500GB erweiterbar) vorinstalliert. Dank der lüfterlosen Kühlung kann ein geräuschloses Arbeiten garantiert werden.

Ein Panel, das sich Ihren Bedürfnissen anpasst
Unser KNX-Panel kann für diverse Aufgaben eingesetzt werden. Zur reinen Gebäudesteuerung, als Türsprechanlage oder auch als Multimedia Device. Die Anforderungen können dementsprechend sehr unterschiedlich ausfallen. Entscheiden Sie also selbst über die Leistungsstärke (Prozessor, Arbeitsspeicher und Festplatte) des Panels, und welche Visualisierung Sie verwenden möchten. Nutzen Sie entweder die mitgelieferte Visualisierungslösung YOUVI oder installieren Sie problemlos jedes andere gängige System. Das auf Windows 10 basierende System macht es möglich. YOUVI deckt alle Basisfunktionen eines Smart Homes ab, ohne dass auf einen externen Server oder IP-Router zugegriffen werden muss. Das Softwarepaket beinhaltet neben einer ansprechenden Visualisierung auch eine IP-Router und Bus-Monitor Software. Die übersichtliche Menüführung sorgt für intuitive Bedienbarkeit. Mehr Funktionalität bekommt YOUVI durch seine Add-ons; dem Alexa Sprachmodul und dem Kameramodul. Mit dem Alexa Sprachmodul bedienen Sie bequem von der Couch aus Rollläden, Jalousien und Co. Das Kameramodul macht es möglich, IP-Kameras – zum Beispiel die Streams Ihrer Überwachungskameras – direkt in die Visualisierung einzubinden.

Die zuverlässige Steuerzentrale für das individuelle Smart Home
Schluss mit Ausfällen oder Supportaufwand nach der Inbetriebnahme. Mit der Verwendung von Industriekomponenten und einem ausgeklügelten Abwärmesystem stellen wir sicher, dass unser Panel auch nach langjähriger Nutzung einwandfrei läuft. Besonderer Clou: Durch austauschbare Frontgläser mit einem frei wählbaren Design passt sich das Controlpro jeder Inneneinrichtung individuell an. Neben einer Vielzahl vorgefertigter Designs, bietet der PEAKnx-Paneldesigner die Möglichkeit, ein individuelles Design nach eigenen Wünschen und Vorlieben zu kreieren.

Spezifikation

• Touch Technik: Projective Capacitive Touchscreen mit 10 Finger Bedienung
• Prozessor: X2 Dual-Core, lüfterlos-lautlos (auch mit X4 Quad-Core erhältlich)
• Festplatte: 120 GB (optional 250GB oder 500GB)
• Arbeitsspeicher: 4GB (optional 8GB oder 16GB)
• Panel: 18,5 Zoll HD LED LCD
• Edelstahlgehäuse und Alurahmen mit Magnetschwebetechnik
• Abmessungen Unterputzdose (B x H x T): 528 mm x 312 mm x 80 mm
• Abmessungen Frontglas (B x H x T): 560 mm x 330 mm x 2 mm

Ausstattung

• Webcam: HD Webcam 2 Megapixel
• Lautsprecher: Breitband Stereo 2x 2Watt
• Mikrofon: Mikrofon mit Raumcharakteristik
• WLAN: WLAN Antennenvorbereitung (WLAN-Modul optional)

Anschlüsse

• 1x USB Frontanschluss
• 2x USB 3.0
• 2x USB 2.0
• 2 x Ethernet GLAN
• 1x Audio Out
• 1x Audio In
• 1x VGA Out
• 2x HDMI
• 1x KNX
• 1x CAN (optional)
• 1x LIN (optional)
• 1x 1-Wire (optional)

Versorgung

• Versorgungsspannung: 110-230V AC
• Leistungsaufnahme Betrieb: 40W (bei maximaler Ausstattung)
• Leistungsaufnahme Standby: 3,2W
• Einschaltleistung: max. 100W

Software

• Betriebssystem: Windows 10 IoT Enterprise LTSC
• YOUVI Softwarepaket Basic
• Kostenlose Freischaltung der Plug-ins: QC-Monitor, QC-FRITZ Logik, QC-Radio Plus, QC-Messenger, QC-Info, PEAKnx Debug Tool, QC-Radio Ultimate, QC-Fritz Ultimate und QC-Exe Ultimate
• Weiteres Plug-in kann erworben werden: QC-TV

Zuverlässiges Multi-Touch-Panel

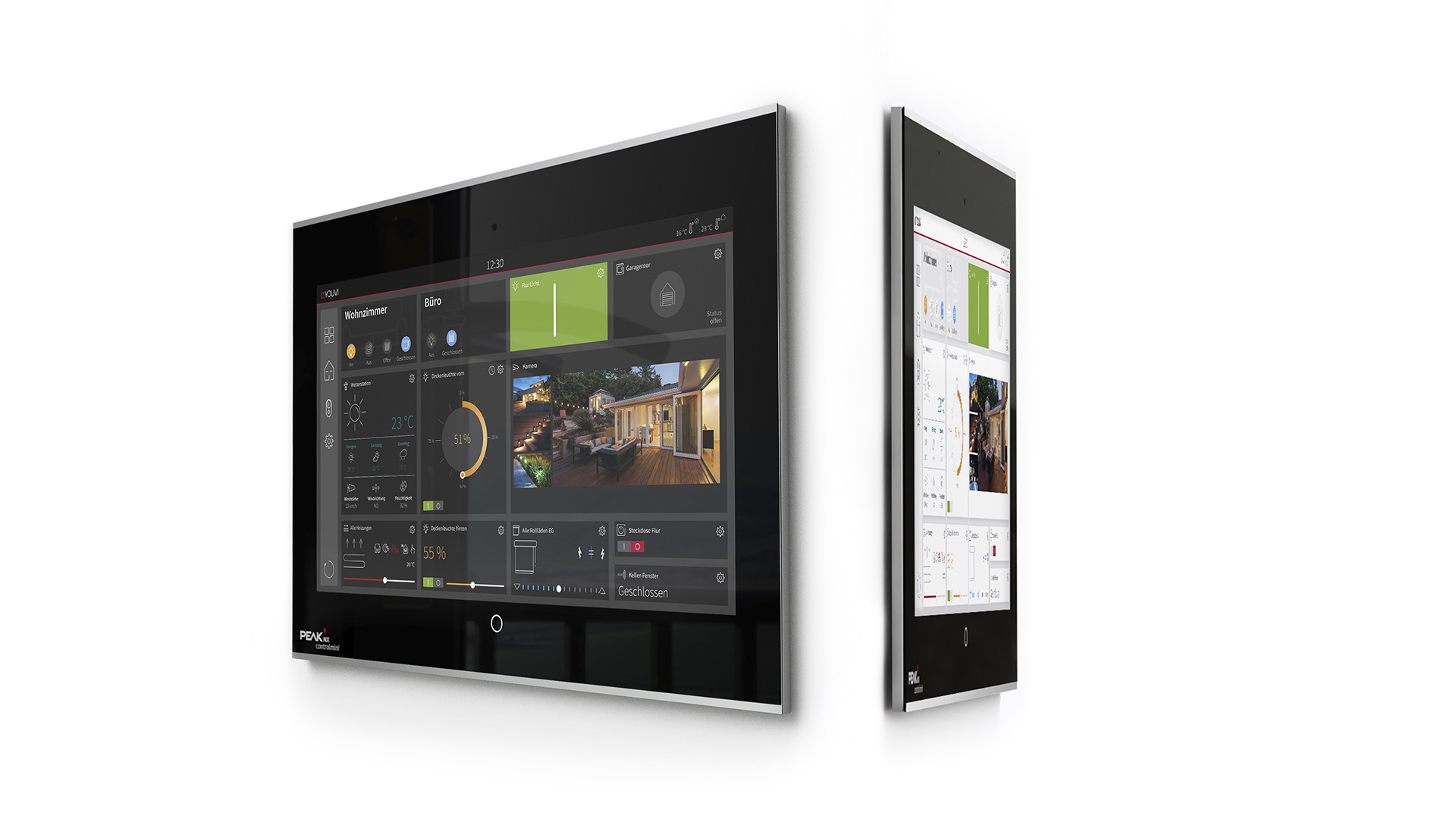

Das Control 12 ist ein zuverlässiges 11,6-Zoll-KNX-Touch-Panel mit hochwertigem Design, leistungsstarker Performance und geprüften Industriekomponenten. Der vollwertige Rechner aus geprüften Industriekomponenten arbeitet unter Windows 10 IoT Enterprise LTSC und verfügt über direkte Anschlüsse an KNX-Bus, USB und Ethernet. Das Touch-Panel kommt ohne mechanisch anfällige Lüfterkühlung aus – stattdessen leitet eine spezielle Rahmenkonstruktion aus Aluminium sich entwickelnde Wärme ab.

Die clevere All-in-One Lösung für Ihr Smart Home
Installieren Sie entweder jede gängige Visualisierungssoftware oder nutzen Sie das bereits mitgelieferte YOUVI Softwarepaket Basic, zur Steuerung Ihres KNX Smart Homes. YOUVI deckt alle Basisfunktionen eines Smart Homes ab, ohne dass auf einen externen Server oder IP-Router zugegriffen werden muss. Das Softwarepaket beinhaltet neben einer ansprechenden Visualisierung auch eine IP-Router und Bus-Monitor Software. Die übersichtliche Menüführung sorgt für intuitive Bedienbarkeit. Mehr Funktionalität bekommt YOUVI durch seine Add-ons; dem Alexa Sprachmodul und dem Kameramodul. Mit dem Alexa Sprachmodul bedienen Sie bequem von der Couch aus Rollläden, Jalousien und Co. Das Kameramodul macht es möglich, IP-Kameras – zum Beispiel die Streams Ihrer Überwachungskameras – direkt in die Visualisierung einzubinden.

Leistungsstarke Performance, individuelles Design
Mit dem hochauflösenden Full-HD-Display (1920×1080 Pixel) mit LED/LCD-Hintergrundbeleuchtung kann das Control 12 sowohl im Bereich der Haus- und Raumsteuerung genutzt werden, als auch als Status- und Informationsanzeige oder als Gegensprechanlage an Türen. Der Touchscreen ist dank seiner Größe aus allen Richtungen gut ablesbar. Zudem gibt es eine Aufputzvariante des Panels, die mit Glas und Aufputzrahmen nur 24 Millimeter tief ist und entsprechend elegant wirkt. Mit einem passenden PEAKnx-Adapter ist das Controlmini auch mit Unterputzdosen anderer Hersteller kompatibel (Gira-Control-9, Info Terminal Touch, Merten Touchpanel 7 und Busch-SmartTouch 7"). Durch austauschbare Frontgläser mit einem frei wählbaren Design passt sich das Controlmini jeder Inneneinrichtung individuell an. Der PEAKnx-Paneldesigner bietet die Möglichkeit, ein individuelles Design nach eigenen Wünschen und Vorlieben zu kreieren.

Spezifikation

Ausstattung

• Intel Dual-Core, 11. Generation
• 4 GB Arbeitsspeicher
• SSD-Festplatte mit 128 GB
• 11,6 Zoll Full-HD LED LCD mit Multi-Touch
• 5-Megapixel-Webcam
• Integrierte Stereolautsprecher und Mikrofon
• Automatische Helligkeitsanpassung
• Automatisches Einschalten des Bildschirms über Näherungssensor
• WLAN, 2,4 GHz, 5 GHz und Bluetooth 5.2
• Lüfterlose Kühlung durch Konvektion

Anschlüsse

• 1 x KNX
• 2 x USB A 2.0 Frontanschluss
• 1 Gigabit Ethernet
• 1 x USB C 3.2

Software

• Betriebssystem: Windows 10 IoT Enterprise LTSC
• YOUVI Softwarepaket Basic

Maße

• Abmessungen Control 12 (B x H x T): 297 mm x 210 mm x 22,5 mm
• Abmessungen Unterputzdose (B x H x T): 251 mm x 193 mm x 50 mm
• Abmessungen Glasabdeckung (B x H x T): 297 mm x 210 mm x 0,7 mm

Versorgung

• Netzspannung: 24 V DC 2,4 A
• Betrieb (Leerlauf): 6 W
• Betrieb (Volllast): 30 W
• Serverbetrieb ohne LCD: 4 W

Die 3-in-1 Lösung für eine unkomplizierte Gebäudesteuerung

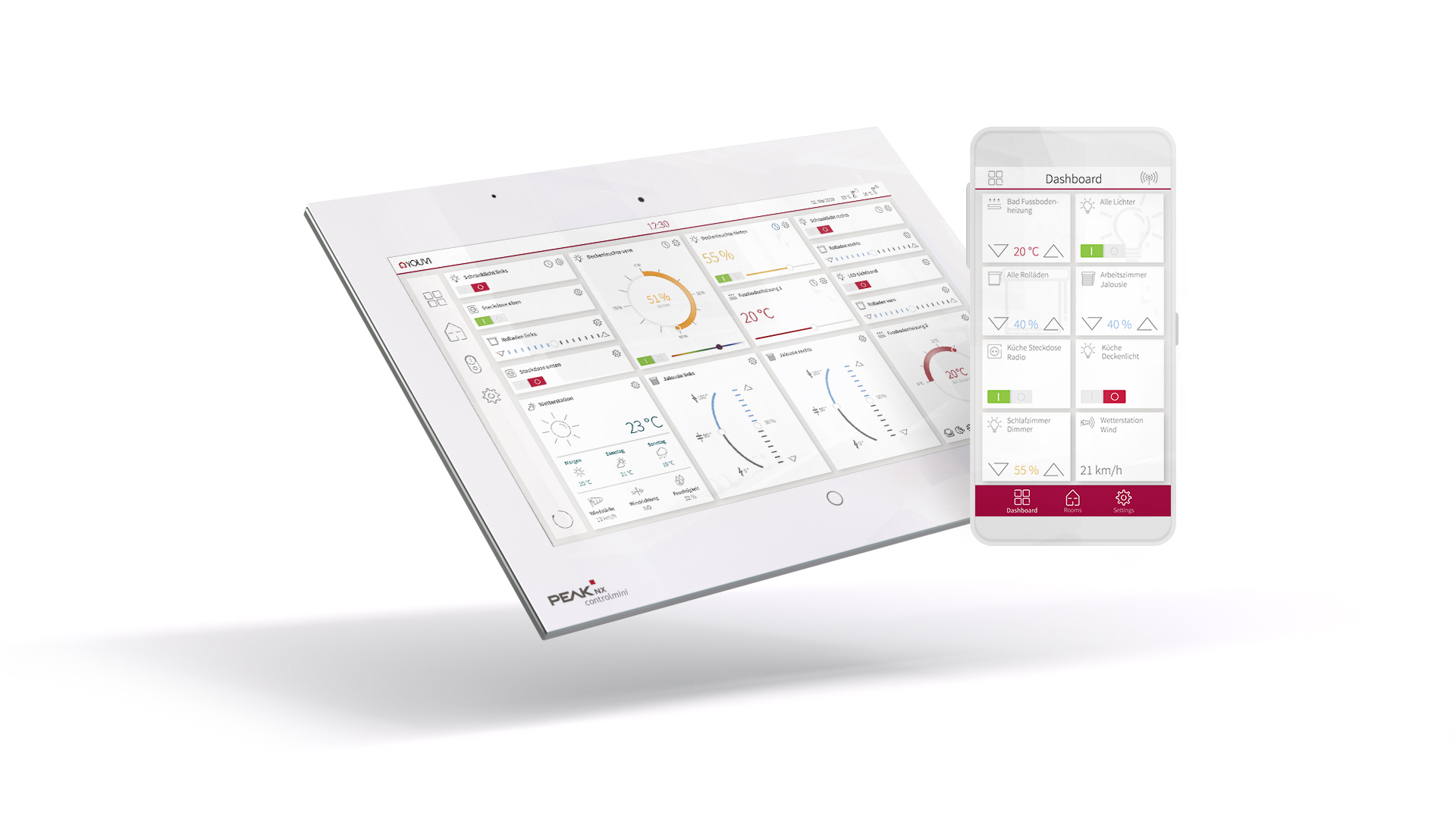

Das Rundumpaket für Ihr Smart Home besteht aus einer optisch ansprechenden Visualisierung, einem Bus-Monitor und einer IP-Router Software. Mit dem YOUVI Softwarepaket steht der zuverlässigen Steuerung aller Basis-Aufgaben Ihres KNX-Smart Homes nichts mehr im Wege – ein externer Server oder IP-Router wird dafür nicht benötigt!

Einfache Handhabung und herausragende Optik bei maximaler Funktionalität
Mit YOUVI erhalten Sie drei Funktionen (Visualisierung, IP-Router und Bus-Monitor) in einem Softwarepaket. In Kombination mit unseren Touch-Panels, Controlpro oder Control 12, wird YOUVI zur Gesamtlösung für Ihre KNX Haussteuerung. Die KNX Visualisierung wird mit YOUVI Visu durch einen ETS-Import direkt aus der ETS-Projektstruktur heraus erstellt. Der Systemintegrator kann so bei der Umsetzung Ihres Gebäudeautomatisierungsprojekts wesentlich zeitsparender arbeiten. Die Bedienoberfläche kann anschließend nach Belieben per Drag & Drop editiert werden. Mit YOUVI Visu werden die Zustände folgender Geräte (übersichtlich geordnet nach Etage und Raum) angezeigt und gesteuert: Licht, Steckdosen und schaltbare Geräte, Rollläden, Jalousien, Dimmer, RGB-Leuchten und Heizung. Auch Sensorwerte zu Wetterdaten, wie Luftfeuchtigkeit, Helligkeit oder Windgeschwindigkeit lassen sich in der Visualisierung abbilden. Wer gerne informiert bleibt, kann seine Lieblingswebsite in das Dashboard der Visualisierung einbinden und hat so alle wichtigen Neuigkeiten im Blick. Eine Vorstellung aller weiteren YOUVI Funktionen finden Sie im YOUVI Tutorial.

YOUVI – Das clevere Modulprinzip
Mit YOUVI erhalten Sie genau die Funktionen, die Sie benötigen. Das YOUVI Basispaket reicht bereits aus, um Licht, Temperatur oder Beschattungssysteme in Ihrem Haus zu steuern. Weitere Funktionen können Sie nach Belieben über die verfügbaren Add-Ons nutzen. Dadurch zahlen Sie nur für die Funktionen, die Sie auch wirklich brauchen!

Das Kameramodul für YOUVI hilft Ihnen Aufzeichnungen Ihrer Überwachungskameras stets im Blick zu haben. Die Haussteuerung per Sprachbefehl ist mit YOUVI und unserem Alexa Sprachmodul möglich.

Spezifikation

Hardware- und Softwareanforderungen

• ETS-Version: ETS 5
• Betriebssystem: Windows 10, ab Version 1709 (32/64-Bit)
• Prozessor: 1 GHz Dualcore
• RAM: 2 GB (32 Bit) / 4 GB (64 Bit)
• Festplattenspeicher: 1 GB
• Grafik: DirectX 12
• .NET Version: ID 4.7.0. (in Windows 10)
• Netzwerkanschluss: LAN oder WLAN Verbindung
• Um Touch-Features zu nutzen ist ein touchsensitiver Monitor oder Tablet das Multi-Touch unterstützt notwendig
• YOUVI kann nur in Verbindung mit PEAKnx Hardware (Controlmini, Controlpro oder USB-Connector) ausgeführt werden

Exklusive Produktpräsentation noch vor dem offiziellen Verkaufsstart

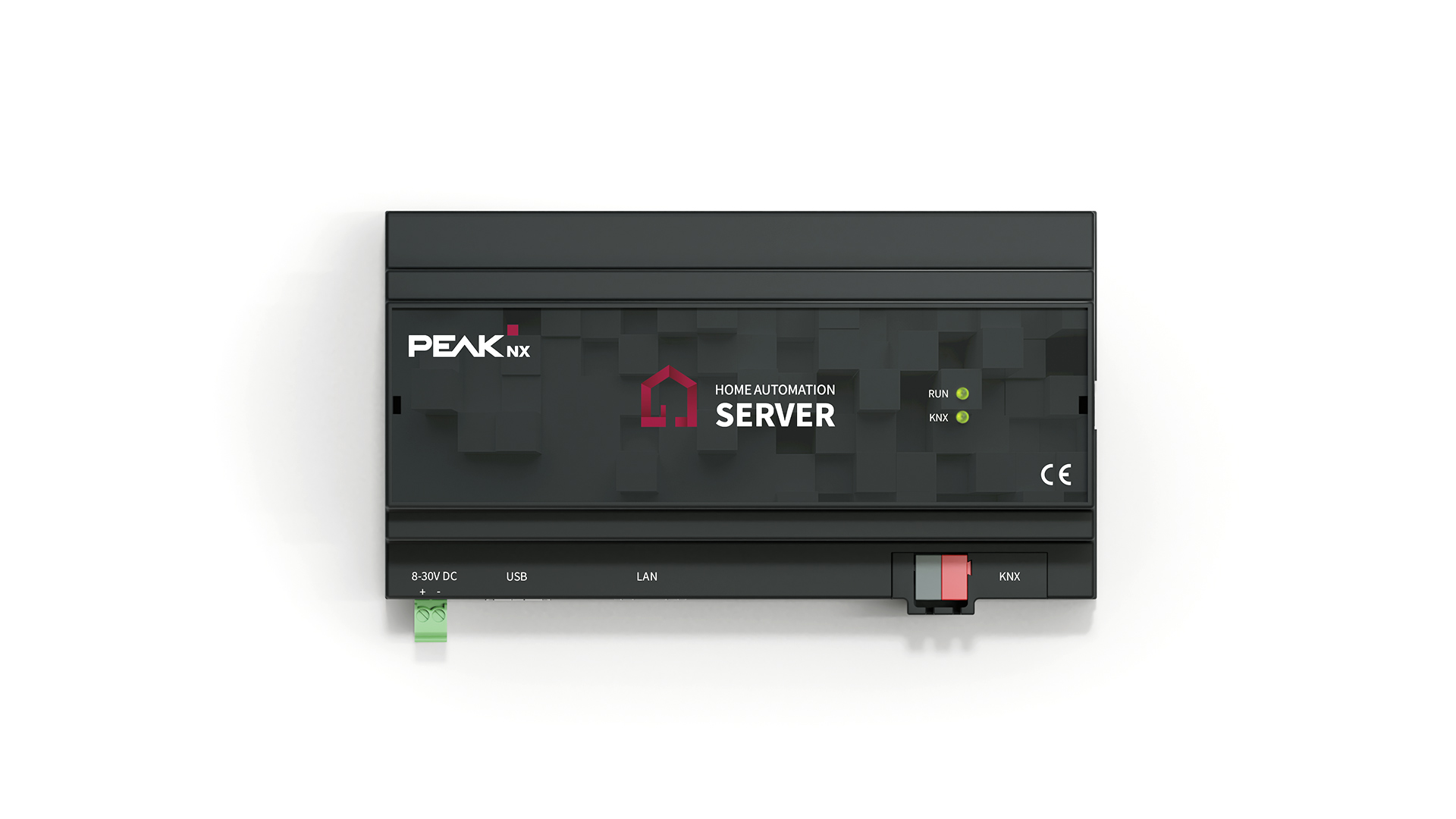

Mit unserem Home Automation Server steuern Sie Ihr Smart Home mit einem Bediengerät Ihrer Wahl (Windows-PC, Smart Home Touch-Panel, Alexa iOS oder Android Smartphone). Wenn noch nicht feststeht, ob ein fest verbautes Panel für Sie in Frage kommt oder die alleinige Steuerung über das Smartphone ausreicht, ist der Home Automation Server die perfekte Wahl. Er bietet alles, was Sie für einen leichten und ökonomischen Einstieg in die KNX-Steuerung eines Einfamilienhauses benötigen. Das inkludierte YOUVI Softwarepaket sorgt für eine zuverlässige Steuerung Ihres KNX Smart Homes. Zudem ist der Server wartungsarm, leicht im Schaltschrank zu verbauen und dabei auch noch platzsparend. Lernen Sie den Home Automation Server noch vor dem offiziellen Verkaufsstart an unserem Stand kennen.

Smart Home Steuerung mit der YOUVI Visualisierung
YOUVI deckt alle Basisfunktionen eines Smart Homes ab und ist dank seiner übersichtlichen Menüführung intuitiv bedienbar. So lassen Sie YOUVI beispielsweise Steckdosen schalten, Lichter dimmen, Jalousien bedienen oder die Heizung passend einstellen. Erstellen Sie Szenen unkompliziert per Drag & Drop am Laptop, setzen Sie Timer und stellen Sie Ihr individuelles Dashboard zusammen: Mit Ihren Favoriten, Raumbuttons, Wetterstation oder Web-Widgets. Der Funktionsumfang von YOUVI kann jederzeit erweitert werden. So können zum Beispiel alle SIP-fähigen Türstationen eingebunden, Poolsteuerung, Energiemanagement und IP-Kameras integriert oder die Alexa Sprachsteuerung genutzt werden. Zudem können Sie eigene Logiken oder Anwesenheitssimulationen erstellen und Ihre Lieblingsplaylists oder Radiostation per Multiroom-Funktion über Sonos oder trivum realisieren.

Ausstattung

• ARM Cortex A15
• 2 GB RAM
• 16 GB Flash
• Temperaturbereich 0°C bis 60°C

Software

• Betriebssystem: Linux
• YOUVI Softwarepaket bestehend aus Visualisierung, IP-Router und Bus-Monitor

Anschlüsse

• 1 x KNX
• 1 x USB 3.2 Gen 1
• 1 x GB LAN

Maße

• Abmessungen: 9 TE REG: 157 x 86 x 58 mm
• Schutzart: IP20
• Schutzklasse: 3

Versorgung und Verbrauch

• Versorgungsspannung: 8-30 V DC; Verpolschutz
