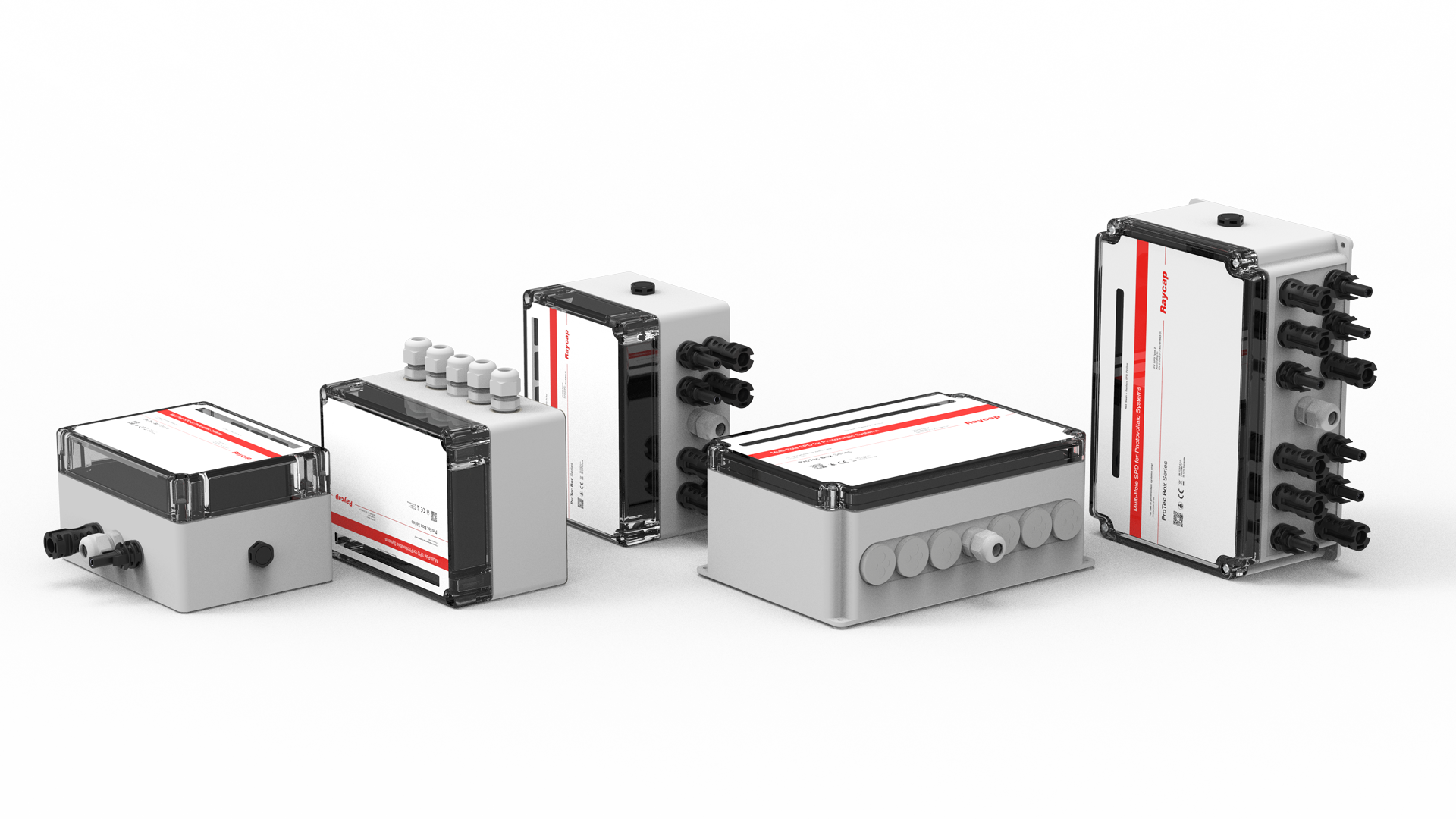

Die kompakte PV-Box schützt Wechselrichter, die auf DC-Seite nicht gegen Überspannungen abgesichert sind. Dabei ist die Installation denkbar einfach: Mit einer beiliegenden Bohrschablone sind die Bohrlöcher schnell angezeichnet, ohne die PV-Box zu öffnen. Die Strings lassen sich dank Push-In-Anschlüssen und Kabelverschraubungen bzw. MC4-Stecker ohne Werkzeug anschließen. Die PV-Box ist als Klasse I/II oder Klasse II für Ein- Zwei-und Drei- MPP-Tracker Applikationen verfügbar. Konformität: EN 61643-31, IEC 61643-31 und IEC 61439-2.

Besondere Leistungsmerkmale:

• Vorkonfektionierte Anschlussbox 1100 V und 1500 V DC, 3Y, 5Y und 7Y für Ein- Zwei-und Drei- MPP-Tracker Applikationen verfügbar
• Kompaktes, UV-stabiles Gehäuse mit Schutzklasse IP65 bzw. IP67
• Transparenter Deckel erleichtert Identifikation des Ausfallstatus am Ableiter

Vorteile:

• Schnelle Aufputz- Installation des DC-Schutzes neben dem Wechselrichter
• PV-Box für den Innen- und Außeneinsatz

Hauptanwendungsbereiche:

• PV-Anlagen für Wohngebäude
• Installation auf der DC-Seite – neben dem Solarwechselrichter
• Versionen für verschiedene Blitzschutzsysteme:
  • Kein LPS: ProTec T2 PV Box
  • Externes LPS mit Trennungsabstand: ProTec T2 PV Box
  • Externes LPS ohne Trennungsabstand: ProTec T1 PV Box

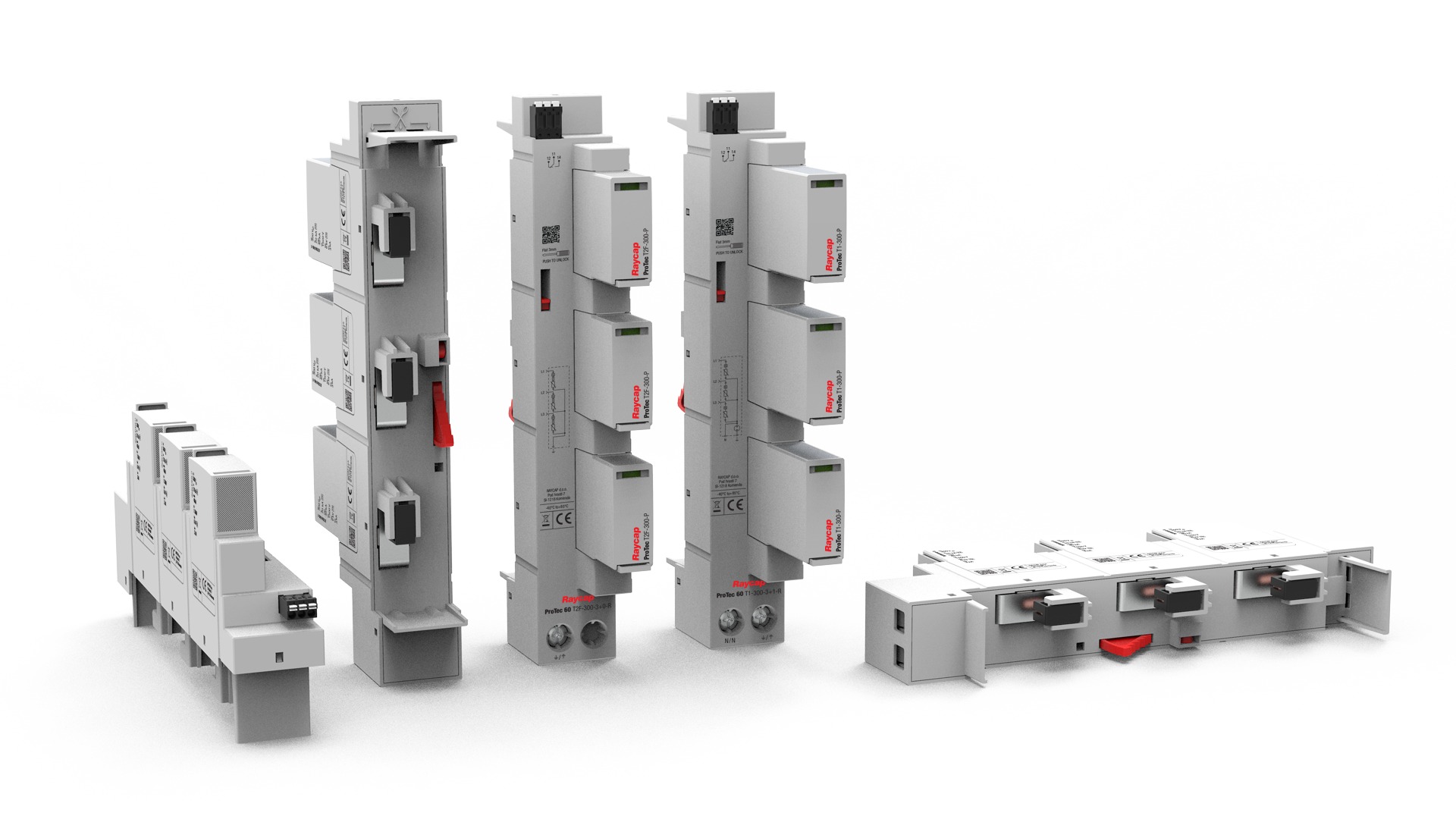

Die Raycap ProTec 60-mm-Sammelschienenserie reduziert die Installationszeit und den Platzbedarf und ermöglicht eine schnelle und einfache Installation. Kürzere Verbindungskabel verbessern das Spannungsschutzniveau und bieten einen optimalen elektrischen Schutz für die Anlage.

Hauptmerkmale:

• Werkzeuglose Montage auf die verschiedenen Sammelschienen
• Konfigurationen für TN-C, TT und TN-S Netzwerksysteme
• Überspannungsschutz Typ 1, Typ 1 Leckstromfrei, Typ 2 und Typ 2 mit integrierter Vorsicherung
• Visuelle Statusüberwachung von SPD und Sicherung (T2F) über Fernsignalisierung
• Verwendbar mit einer Vielzahl von Sammelschienenbreiten und -dicken

Vorteile:

• Geringere Installationskosten und weniger Platzbedarf
• Kürzere Verdrahtungszeit und minimierte Komplexität
• Schnelle und einfache Installation dank steckbarem Konzept
• Kürzere Verbindungen verbessern den gesamten Spannungsschutzpegel

Haupteinsatzgebiete:

• Industrielle Energieverteilung
• Stromverteilerschränke in gewerblichen Gebäuden

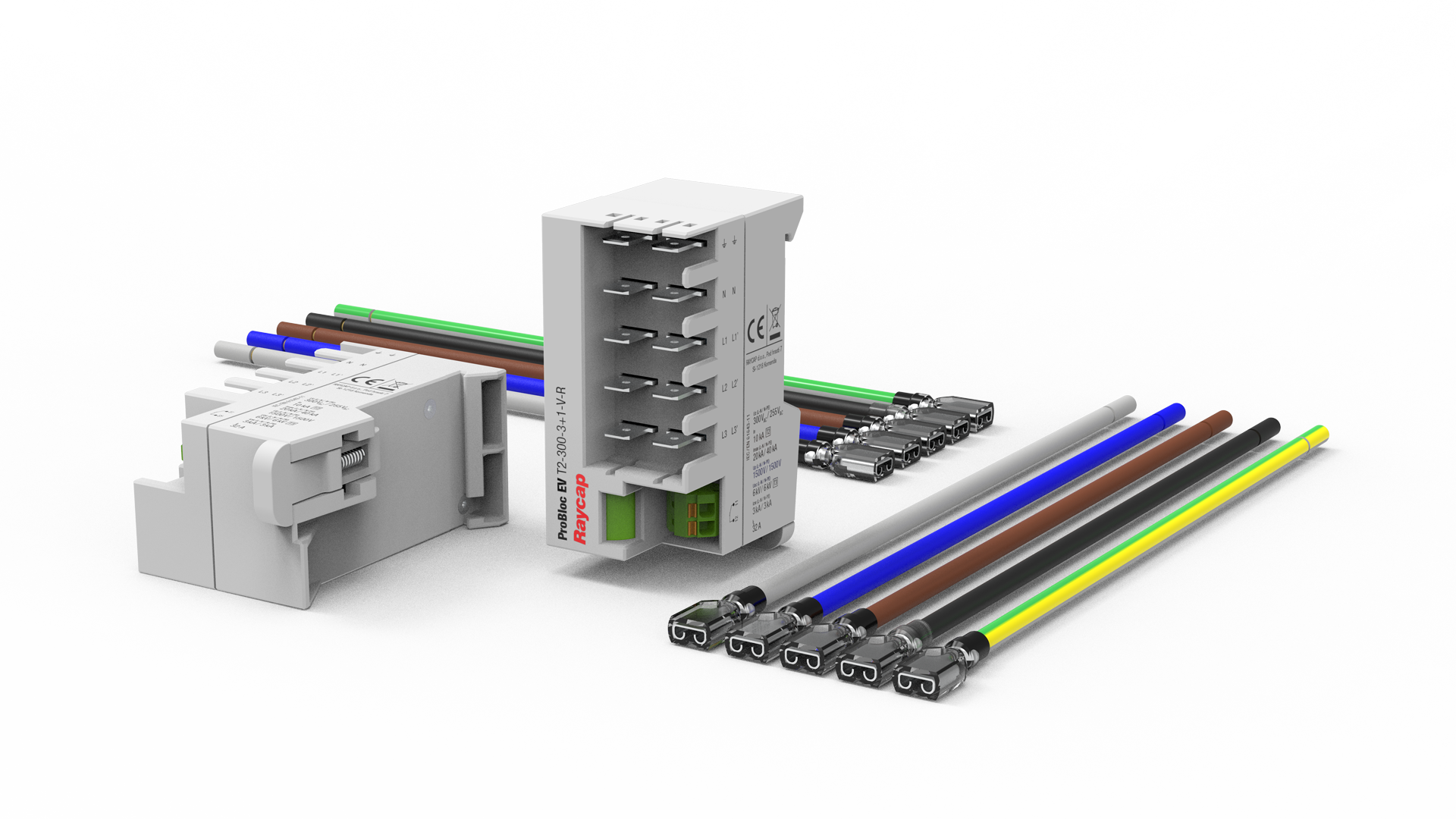

Mit der zunehmenden Zahl von Elektrofahrzeugen wächst auch der Bedarf an Ladestationen. Während sich die Entwicklung in der Industrie hauptsächlich auf neue Fahrzeug-Designs und Steigerung der Energie-Effizienz sowie Reichweite der Batterie konzentriert, muss auch der Schutz von Personen und der Ladeinfrastruktur sichergestellt werden. Die Norm DIN VDE 0100-722:2019-06 schreibt vor, dass in allen öffentlich zugänglichen Ladestationen ein entsprechender Überspannungsschutz eingesetzt werden muss, um Personen, Fahrzeuge und die Station selbst vor Schäden durch Überspannungsereignisse zu schützen. Auch Unternehmen und Hausbesitzer haben großes Interesse, ihre Investitionen vor Schäden zu schützen. Dafür hat Raycap mit dem ProBloc EV T2 V ein Überspannungsschutzgerät entwickelt, das speziell für den Einsatz in ACLadesystemen konzipiert ist. Raycap bietet darüber hinaus auch DC-Überspannungsschutzgeräte für den Einsatz in Schnellladeinfrastrukturen an.

Überblick:

• Ermöglicht V-Verdrahtung zur In-Line-Installation
• Typ 2 + 3 SPD
• Ableitvermögen bis zu 10kA (L-N) und 40kA (N-PE)
• Kurzschlussstromfestigkeit 10 kA
• Optionale Ausführungen mit oder ohne Anschlusslaschen für die Direktmontage und Fernmeldekontakt erhältlich

Hauptmerkmale und Vorteile:

• Gewährleistet eine platzoptimierte SPD-Installation
• Kompaktes Design mit 35 mm Breite – geeignet auch für die kleinsten AC EV-Ladestationen
• Montage direkt auf Hutschiene (nur 2TE-Breite erforderlich) oder direkte Montage auf der Rückwand
• Verfügt über FastOn-Anschlussklemmen. Isolierte Anschlussleitungen können (optional) mitgeliefert werde

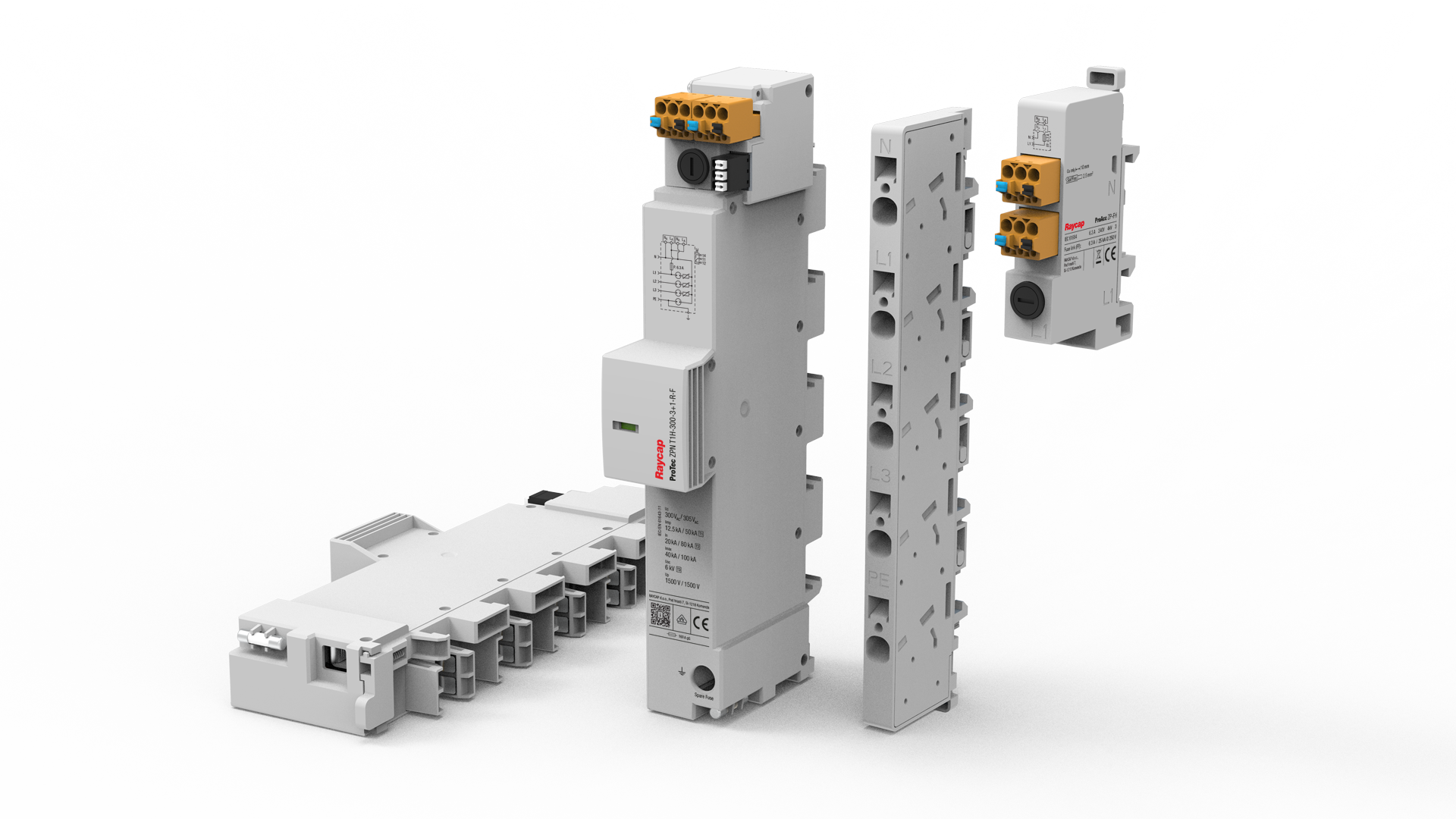

Das neueste Produkt der ZP-Serie von Raycap, die ProTec ZPN T1H-Serie, ist speziell für die Installation in Gebäuden gemäß VDE 0100-443/-534 und VDE-AR-N 4100:2019-04 konzipiert. Wie die anderen Produkte dieser Serie auch ist der ZPN-Überspannungsschutz für die Installation an einem 40-mm-Sammelschienensystem entwickelt worden. Zu den besonderen Merkmalen gehören ein integrierter geschützter Ausgang für das Smart Meter, das Gateway und den Modem sowie ein Fernmeldekontakt, der einfach in ein Smart-Home-System integriert werden kann. Mit seinem platzsparenden Design und innovativen Phasenabgriff kann der ZPN ein Gateway mit Strom versorgen, ohne dass das Sammelschienensystem erweitert und eine separate Hilfsklemme mit einer Vorsicherung hinzugefügt werden muss. Der vielseitige ProTec ZPN passt in alle Arten von Zählerschränken, ohne dass beim Einbau Werkzeuge oder Schraubelemente benötigt werden.

Weiterhin sind im Programm, eine Einspeiseklemme für die 40mm Sammelschiene, mit einfacher Montage und Zugfederanschlüssen. Eine Zusatzsicherung, für Erweiterungsschränke, steht ebenfalls zur Verfügung. Bei beiden Produkten ist der Fokus auf eine schnelle sowie einfache Montage gerichtet.

Durch die letzten Portfolioerweiterungen runden wir das Sortiment für Anschluss und Absicherung, im Bereich 40mm Sammelschiene, ab.

Besondere Leistungsmerkmale ZPN:

• ZPN hat ein sehr schmales Design – passt in alle Schränke zwischen 2xSH Schalter
• Schneller Anschließen – Federkontakte kontaktiert direkt auf die Sammelschiene

Besondere Leistungsmerkmale ZP-TB:

• Hohe Sicherheit – Verriegelungen aller Sammelschienen
• Sehr schmale Einspeiseklemme - Stromeinspeisung auf kleinstem Raum – hoher Dauerstrom von 101 A
• Test- und Messpunkte an allen Verbindungsstellen

Besondere Leistungsmerkmale Sicherungshalter ZP-FH:

• Spannungsversorgung mit integrierter Vorsicherung für SMG & Modem.
• Einfache Installation einer Zusatzsicherung für SMG – direktes Plug & Play von Kontaktierung auf Sammelschiene und Leitungen zum SMG

ProTec T1SF Anschlußkonfigurationen

Die neue ProTec T1SF-Serie von Raycap basiert auf der patentierten PGDT (Phase Gas Discharge Tube)-Technologie und beinhaltet einen integrierten Überstromschutz. Die Produkte gewährleisten eine sichere Abschaltung bei Überhitzung oder Fehlerströmen in Netzen von 300 A bis zu 100.000 A. In Netzen mit hohen prospektiven Strömen bieten SPDs mit integrierten Sicherungen aufgrund der koordinierten Auslösecharakteristik der thermischen Abtrennvorrichtung und der integrierten Sicherung einen verbesserten Sicherheits- und Fehlerstromschutz.

Besondere Leistungsmerkmale:

• Patentierte Phase-GDT-Spannungsschalttechnik
• Integrierte Backup-Sicherung
• Leckstromfreies Produkt für die Installation im Vorzählerbereich
• Kürzere Anschlussleitungen – niedriger Schutzpegel
• Geringerer Platzbedarf, geringere Kosten, weniger Verdrahtungsaufwand und weniger Komplexität
• Zuverlässige Abtrennvorrichtung, mit integrierter Meldung über den Fernmeldekontakt
• Überwachung der Vorsicherung und ebenfalls Auslösemeldung über Fernmeldekontakt
• Kurzschlussstromfestigkeit bis zu 100 kA

Hauptanwendungsbereiche:

• Industrie
• Trafostationen

Vorteile:

• Klassenschmalste Lösung auf dem Markt
• Durch erhältliche Baugruppen für TN-S,TT und TN-C Netze entfällt die aufwändige Verdrahtung des Fernmeldekontakt und der Querverbindung
• Keine Probleme bei der Auswahl der Vorsicherung, da diese komplett entfällt
• Vorsicherung und Überspannungsschutz sind überwacht und melden Auslösungszustand über den Fernmeldekontakt

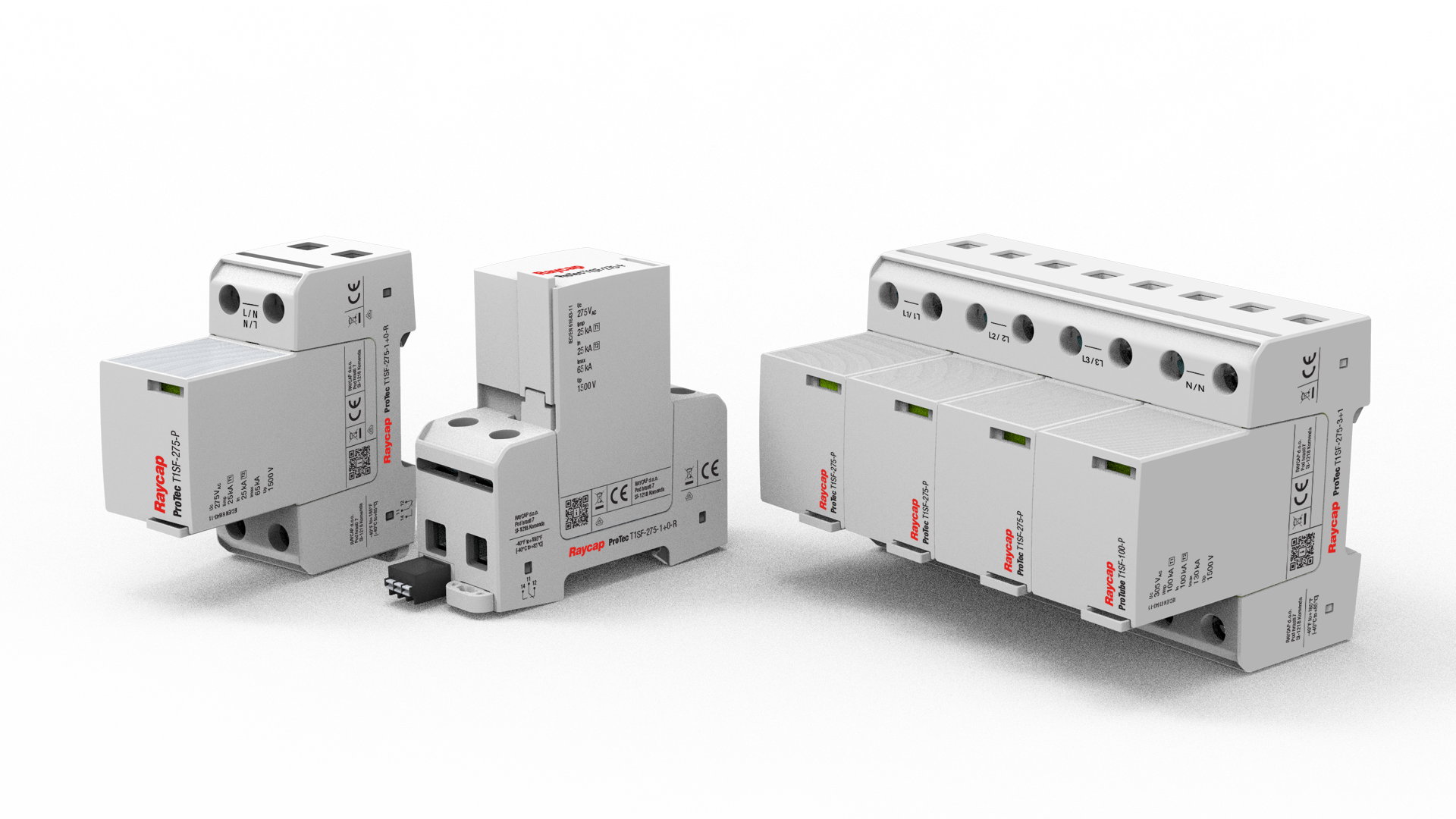

ProTec T2F-Serie

Das praktische 2-in-1-Gerät vereinfacht die Planung, Installation und Wartung. So entfällt bei der ProTec T2F-Produktserie beispielsweise die Dimensionierung einer Vorsicherung, da diese bereits integriert und auf die Leistungsparameter abgestimmt ist.

Der neue Typ 2-Ableiter verfügt über eine integrierte Vorsicherung, einen Schutzpegel von 1.500 V, ein maximales Ableitvermögen von 40 kA 8/20 μs sowie einen Nennableitstrom von 20 kA 8/20 μs. Damit bietet Raycap neben der bewährten Produktfamilie Raycap ProTec T2, die für den Einsatz in Systemen mit einem Nennstrom von bis 315 A ohne Vorsicherung entwickelt wurde, nun auch eine von Vorsicherungen unabhängige Alternative für größere Industrieanlagen.

Besondere Leistungsmerkmale:

• Integrierte Vorsicherung
• Maximaler Ableitstoßstrom 40 kA (8/20 µs)
• Geringe Bauraum, da die Vorsicherung entfällt
• Reduktion der Komplexität
• Geringerer Schutzpegel da nur eine Baugruppe mit 1.500V
