Das Flickermessgerät – Temporary Light Artefacts sicher quantifizieren

Da LEDs sehr schnell etwaigen Spannungsschwankungen folgen, entstehen hieraus Helligkeitsschwankungen. Dieser Flicker hat Einfluss auf die Gesundheit und die Stimmung sowie das Wohlbefinden der Menschen. Er kann Auslöser für epileptische Anfälle, Migräne, Müdigkeit, eingeschränkte Sehleistung, Ablenkung und Sehbehinderung sein. Bei sich drehenden Teilen kann der Stroboskopeffekt zu Fehleinschätzungen und Unfällen führen.

Die bisherigen Kenngrößen im Zeitbereich Flickerprozent, Flickerindex und Flickerfrequenz sind nicht mehr ausreichend, weshalb neue Berechnungsverfahren und Kenngrößen entwickelt wurden. Hierzu zählen PstLM und SVM, die zudem durch die Festlegung von Grenzwerten in den EU 2019/2020 Ökodesign-Anforderungen an Bedeutung gewonnen haben. Außerhalb Europas sind Flickerbewertungen nach IEEE1789 und ASSIST Mp im Einsatz.

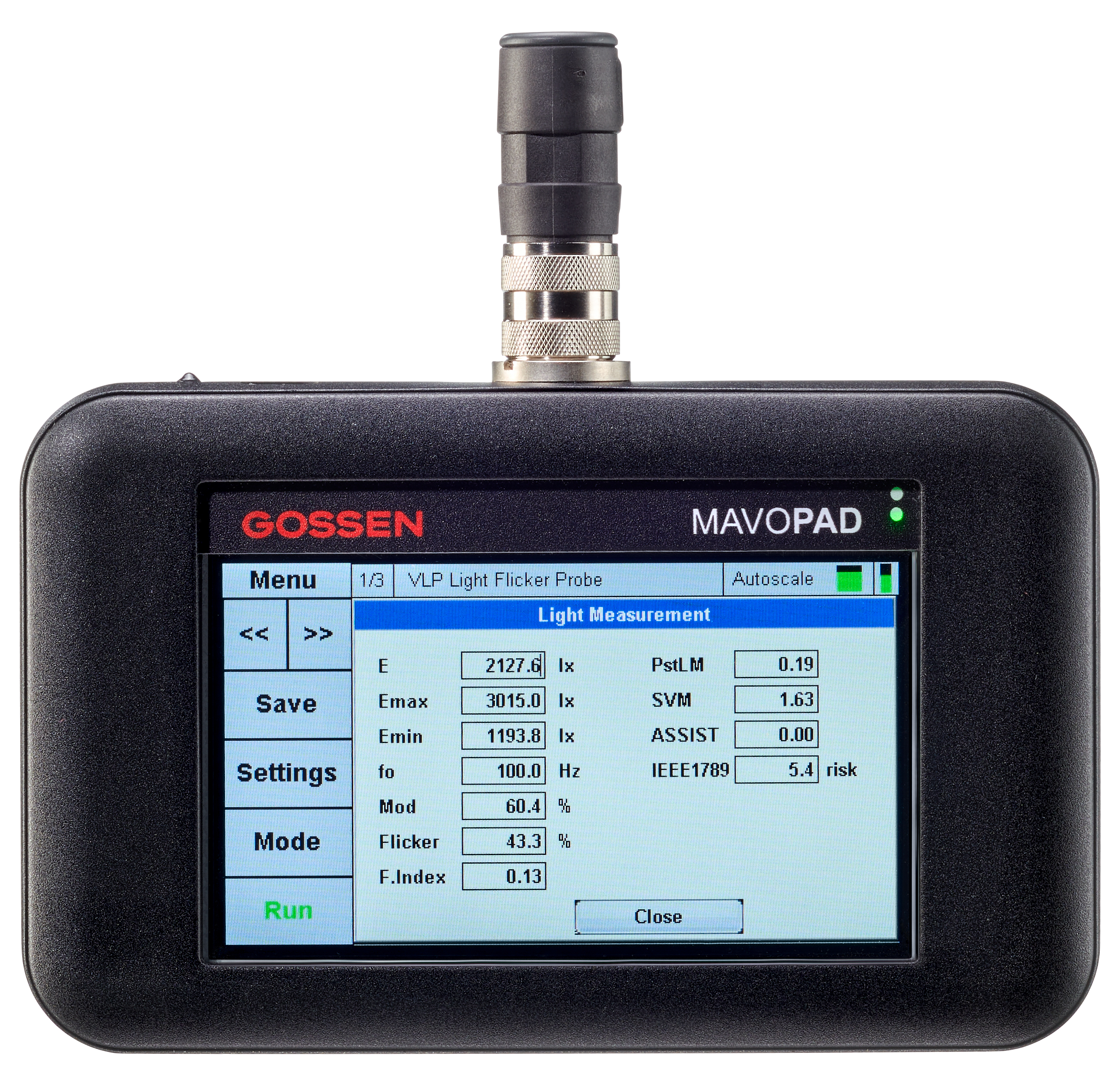

Das universelle MAVOPAD deckt all diese Berechnungsverfahren und Kenngrößen für Flicker ab. Neben der Darstellung der Kenngrößen werden auch der zeitliche Verlauf und das Frequenzspektrum angezeigt. Die hohe 16 Bit Auflösung und die schnelle Abtastrate von bis zu 1,6 MHz ermöglichen selbst die Messung von Beleuchtungen, die mit hohen PWM-Frequenzen gedimmt werden. Das MAVOPAD ist zusätzlich über Updates offen für weitere komplexe Auswertungsverfahren.

www.gossen-photo.de

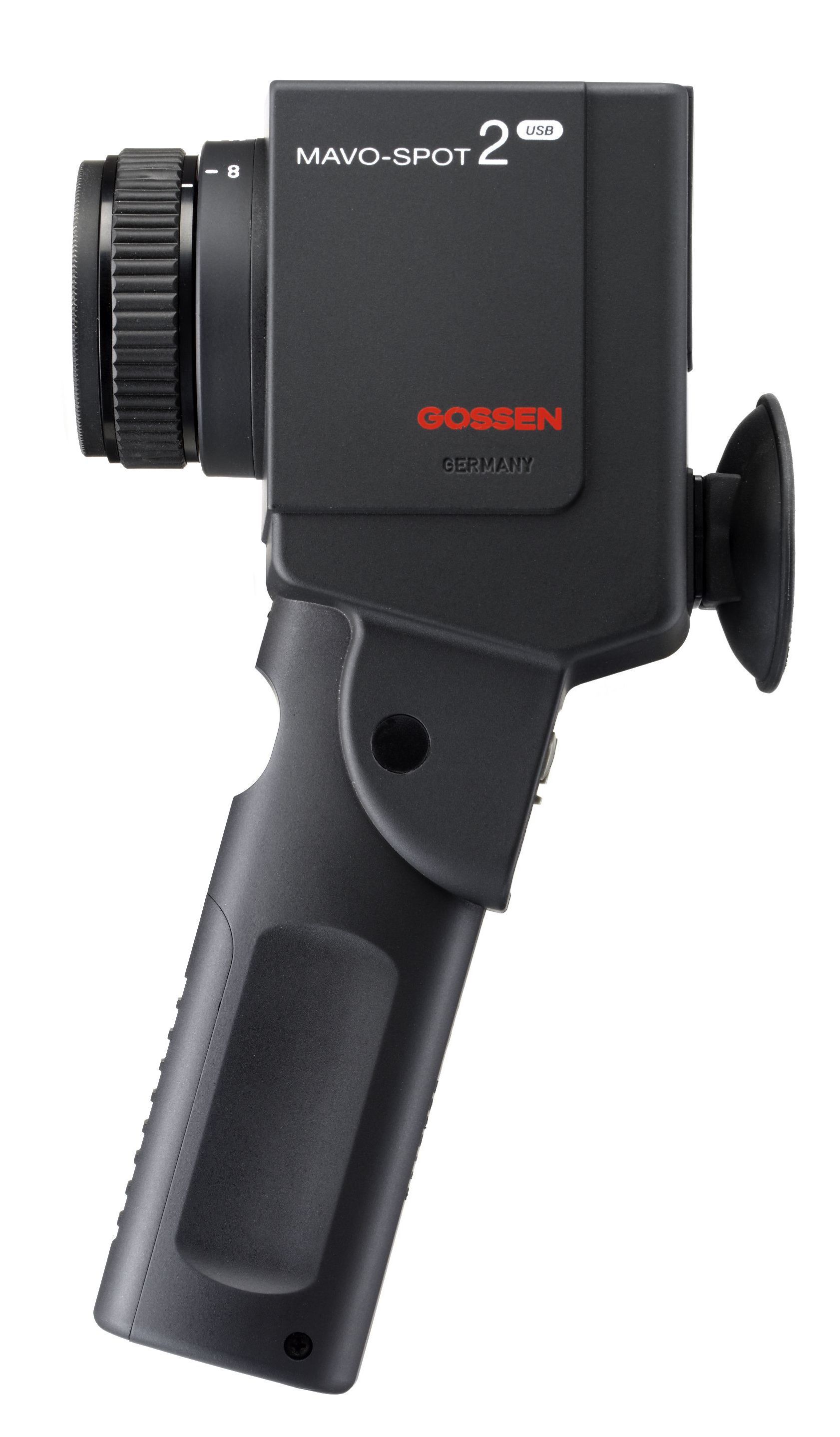

Das hochpräzise Leuchtdichtemessgerät

für Distanzmessung mit 1° Messwinkel ist in Klasse B gemäß DIN 5032-7, DIN EN 13032-1 Anhang B und CIE 69 klassifiziert. Es misst die Helligkeitswirkung einer leuchtenden Fläche in Candela pro Quadratmeter (cd/m²) oder foot-lambert (fL) unter Berücksichtigung des Umgebungslichts.

Es besitzt eine hervorragende Anpassung an die spektrale Helligkeitsempfindung des menschlichen Auges V(λ) und ist mit der geringen Abweichung von f1’ < 3 % deutlich besser als die Forderung aus der Norm. Das Messobjekt kann über die Spiegelreflexoptik mit 15° Blickfeld und einen scharf markierten 1° Messkreis in der Mitte exakt angepeilt werden. Die Entfernungseinstellung geht dabei von 1 m bis ∞ . Kürzere Entfernungen ab 34 cm werden über optionale Nahlinsen erzielt. Alternativ ist eine Aufsatzmessung über einen optionalen hochwertigen Messkopf möglich. Die samtige Beschichtung der Adapterscheibe verhindert Kratzer auf der selbstleuchtenden oder durchstrahlten Fläche.

Mit der komfortablen Einhandbedienung werden Messfunktionen ausgewählt und Messungen gestartet. Ein Tastendruck aktiviert das Display im Sucher und dessen Hinterleuchtung. Besonders vorteilhaft sind die Vergleichs- und Verhältnismessungen, dabei wird die Abweichung eines Messwerts B zu einem Referenzwert A beurteilt und angezeigt. Das Verhältnis A/B wird zur Kontrastmessung am Arbeitsplatz verwendet. Die prozentuale Abweichung %A ermöglicht die Beurteilung der Gleichmäßigkeit von Bildschirmen oder der Ausleuchtung von Projektionsleinwänden und die Differenz A-B wird zur Kontrolle von Abweichungen in der Fertigung eingesetzt.

Für spezielle Prüfungen zur Einhaltung von Qualitäts-, Sicherheits- oder Arbeitsschutzvorschriften, für Bildschirmarbeitsplätze in der medizinischen Befundung oder Bürotechnik wird die regelmäßige Kalibrierung über ein Werkskalibrierzertifikat nachgewiesen. Wir empfehlen je nach Einsatzbedingungen des Geräts ein Kalibrierintervall von 12 bis 24 Monaten.

www.gossen-photo.de

Sichere Messwerte durch regelmäßige Kalibrierung

Die DIN EN ISO 9001:2015 schreibt eine Prüfmittelüberwachung vor, wenn diese relevant für die Produktqualität oder zur Begutachtung eingesetzt sind. In regelmäßigen Zeitabständen müssen sie kalibriert und auf nationale Normale zurückgeführt werden.

Rückführbarkeit des GOSSEN Kalibrierlabors

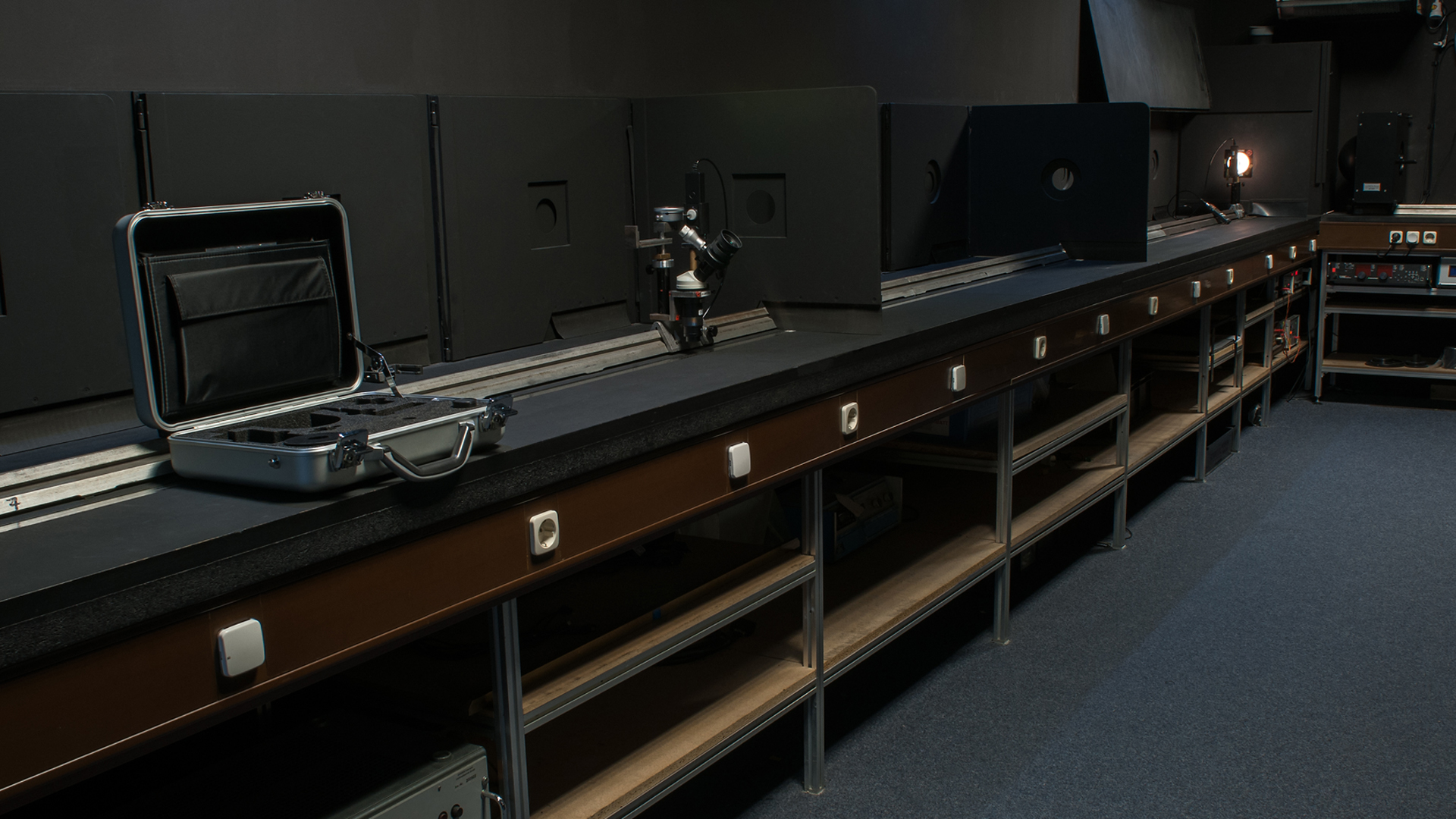

Das GOSSEN Kalibrierlabor verfügt über zwei optische Bänke. Die Rückführbarkeit der Beleuchtungsstärke wird über mehrere wissenschaftliche Normallampen Wi41/G und die UV-A 365 nm Bestrahlungsstärke über ein Referenz-Messgerät direkt auf die nationalen Normale der Physikalisch Technischen Bundesanstalt gewährleistet. Das Labor unterliegt der Prüfmittelüberwachung nach DIN EN ISO 9001:2015 und ist zusätzlich nach DIN EN ISO/IEC 17025:2018 für Beleuchtungsstärke und Bestrahlungsstärke UV-A 365 nm vom DAkkS unter der Registernummer D-K-20315-01-00 akkreditiert. Damit ist Verlass auf Produktqualität, Kompetenz der Mitarbeiter, kontinuierliche externe Überwachung und internationale Anerkennung der Kalibrierdienstleistung.

Werkskalibrierscheine

Der Werkskalibrierschein für Beleuchtungsstärke kann den Bereich von 1 lx bis 50.000 lx abdecken und für Messgeräte der Klasse C oder besser um zusätzlich Messpunkte im Bereich von 50.000 lx bis 200.000 lx ergänzt werden. Die relative erweiterte Messunsicherheit beträgt bis zu 3 %. Der Werkskalibrierschein für Leuchtdichte kann den Bereich von 0,5 cd/m² bis 10.000 cd/m² abdecken und für Messgeräte der Klasse C oder besser um zusätzliche Messpunkt im Bereich von 10.000 cd/m² bis 1.000.000 cd/m² ergänzt werden. Die relative erweiterte Messunsicherheit beträgt bis zu 4 %. Der Werkskalibrierschein für Bestrahlungsstärke UV-A 365 nm kann den Bereich von 100 µW/cm² bis 10.000 µW/cm² abdecken. Die relative erweiterte Messunsicherheit beträgt bis zu 12 %. Die relative erweiterte Messunsicherheit ist abhängig von Messwert und Messgerät und wird nach EA-4/02 für jeden Kalibrierwert individuell bestimmt.

DAkkS-Kalibrierscheine

Der DAkkS-Kalibrierschein für Beleuchtungsstärke kann den Bereich von 1,75 lx bis 2000 lx abdecken. Die relative erweiterten Messunsicherheit beträgt bis zu 1,5%. Der DAkkS-Kalibrierschein für Bestrahlungsstärke UV-A 365 nm kann den Bereich von 100 µW/cm² bis 6.000 µW/cm² abdecken. Die relative erweiterte Messunsicherheit beträgt bis zu 10 %. Die relative erweiterte Messunsicherheit ist abhängig von Messwert und Messgerät und wird nach EA-4/02 für jeden Kalibrierwert individuell bestimmt.

Kalibrierung von Fremdgeräten

Nach Überprüfung der Kalibrierfähigkeit von Fremdgeräten erstellen wir gerne einen DAkkS- oder Werks-Kalibrierschein. Eine Justierung von Fremdgeräten wird nicht vorgenommen.

www.gossen-photo.de

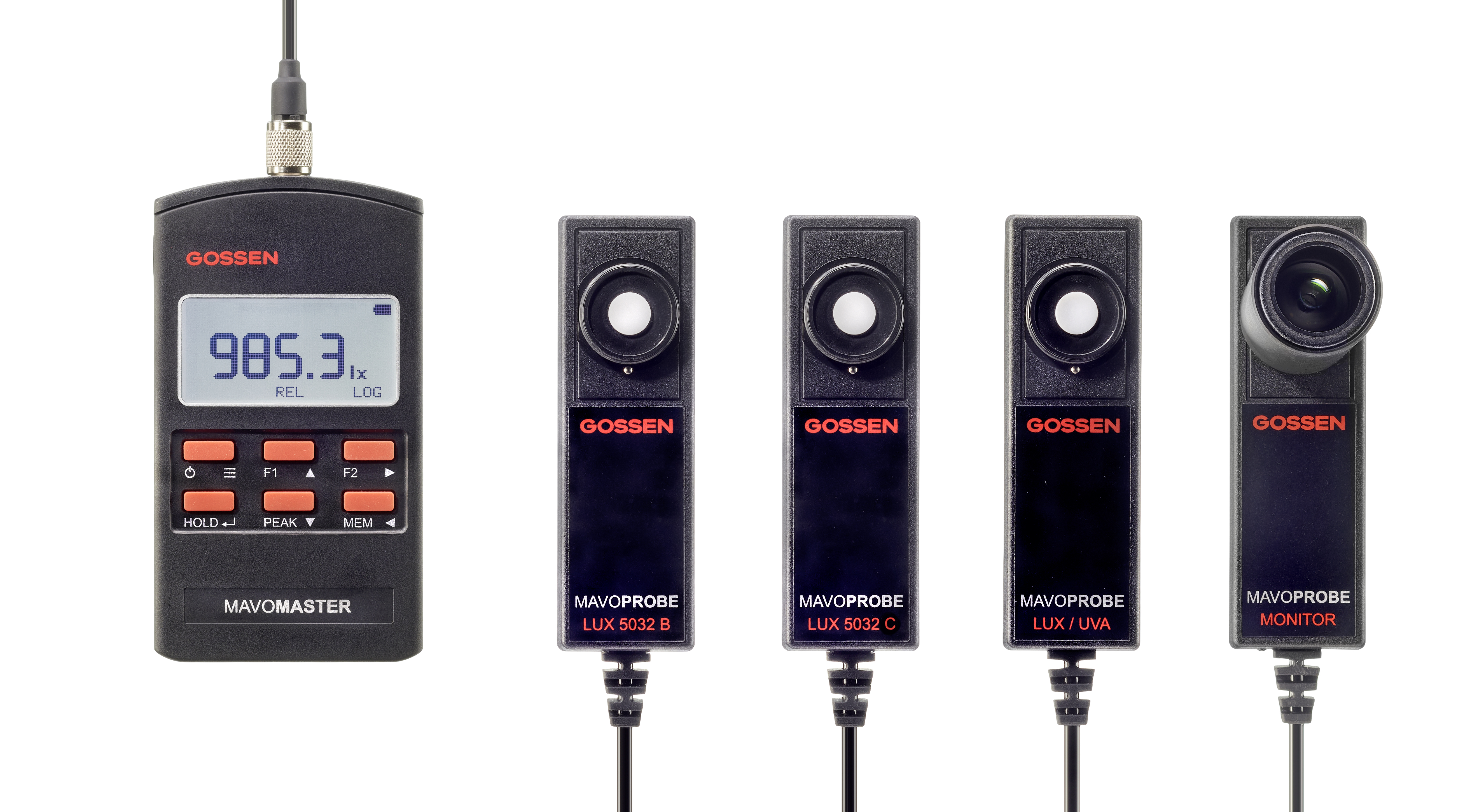

Das neuartige Lichtmesssystem Mavomaster & Mavoprobes liefert Ihnen absolute Flexibilität und Sicherheit für alle Ihre Anwendungen

Von Grund auf neu entwickelt heben MAVOMASTER und MAVOPROBES die Lichtmessung und -zertifizierung auf ein vollkommen neues Niveau. Denn jetzt kann ein universelles Grundgerät MAVOMASTER mit verschiedensten Messsonden MAVOPROBES einfach und flexibel kombiniert werden. So beispielsweise mit klassifizierten Messsonden für Beleuchtungsstärke nach DIN 5032-7 Klasse B oder C, Leuchtdichte nach DIN 5032-7 Klasse B oder mit einem Kombisonde UV-A / LUX für zerstörungsfreie Prüfung – für eine effiziente Prüfung und Zertifizierung des Lichts in den unterschiedlichsten Anwendungen.

EIN GERÄT – VIER SONDEN – DAS LICHTMESSSYSTEM

Jede MAVOPROBE wird abgeglichen geliefert und kann sofort an jeden MAVOMASTER angeschlossen werden. Die klassifizierten MAVOPROBES liefern dabei die Messdaten in digitaler Form an den MAVOMASTER. Zusätzlich ist der Anschluss der Messsonden mit einem optionalen USB Adapterkabel direkt an den Computer möglich. So ist mit den Messsonden die Realisierung eines ein- bis mehrkanaligen Messsystems möglich. Die Messsonden können hierbei auch mit einem USB Hub zusammengefasst und durch ein Netzteil mit Spannung versorgt werden. Über das offengelegte Schnittstellenprotokoll ist eine Integration der Messsonde in eigene Applikationen problemlos realisierbar. Das Update der Firmware aller Sonden und des Grundgeräts erfolgt über die USB-Schnittstelle. Der Systemgedanke bietet aber auch bei der Kalibrierung Vorteile, denn die Messsonden lassen sich eigenständig kalibrieren, mit vereinfachtem Versand und reduzierten Ausfallzeiten.

www.gossen-photo.de
