MagiCAD Piping ist die BIM-Komplettlösung für die Planung und Berechnung aller Rohrleitungsgewerke in Revit.

Das Modul beinhaltet Bauteile und Familien speziell für Gasnetze, wie z. B. Gasventile, Gashähne und Gaszähler, mit denen erdgasbetriebene Heizungsanlagen geplant werden können. Weiterhin können die auswählbaren Heiz- und Kälteanlagen mit Gasanschlüssen versehen werden.

Folgende Berechnungen sind für Rohrleitungssysteme integriert:

• Dimensionierung von Heizungs- und Kältesystemen
• Hydraulischer Abgleich
• Berücksichtigung von Wärmeverlusten an Rohren und Isolierungen
• Unterstützung von Differenzdruckventilen
• Dimensionierung von Trink-/Abwasseranlagen
• Hydraulischer Abgleich von Trinkwasseranlagen
• Durchflussberechnungen von Abwasseranlagen
• Dimensionierung und Druckverlustberechnung von Gasnetzen
• Berücksichtigung von Gleichzeitigkeiten im Gasrohrnetz

MagiCAD Schematics dient der effizienten Erstellung von technischen Schemata in Revit.

Das Modul erlaubt die Erstellung von technischen Schemata in voller Synchronisation und Datenkonnektivität mit der Gebäudetechnik auf Revit-Technologie. MagiCAD Schematics enthält Entwurfsfunktionen für Schemata, eine sorgfältige Synchronisation mit dem Modell, eine große Auswahl an lokalisierten Symbolen und die Möglichkeit, sowohl Symbole als auch Daten anzupassen.

Hauptfunktionen des Moduls sind:

• Frei konfigurierbare Symboltoolbox, um Symbole hinzufügen und Parameter definieren
• Werkzeug zur Verknüpfung von Symbolen oder Linien in der Schemazeichnung mit den eingeplanten TGA-Komponenten
• Vorgefertigte und lokalisierte Symbole
• Benutzerfreundliche Werkzeuge zur Symbolerstellung
• Drag&Drop-Funktionen

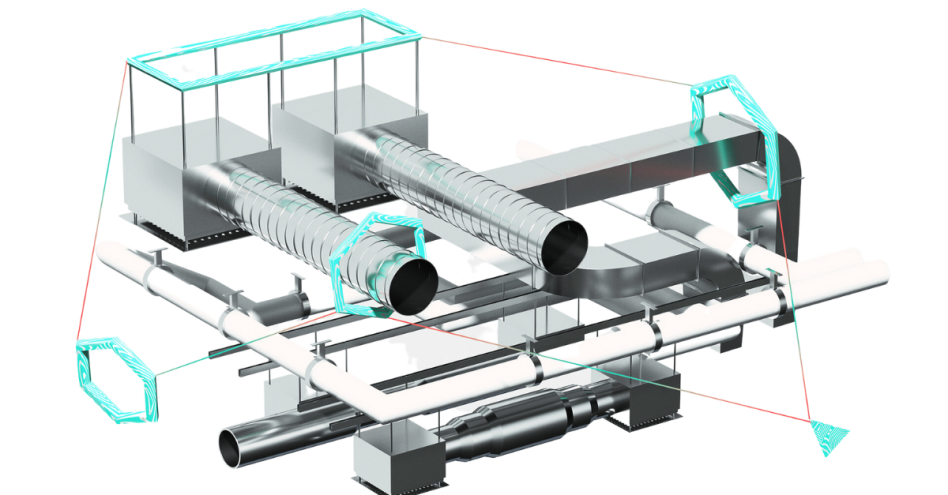

Für die schnelle Planung von Befestigungen, Abhängungen und Unterkonstruktionen für Kanäle, Rohre und Kabeltrassen in Revit.

Mit MagiCAD Supports&Hangers können Sie schnell und effizient jede Befestigungsslösung entsprechend den jeweiligen Gegebenheiten konfigurieren und optimieren.

Wenn Befestigungen in einer BIM-Umgebung zusammen mit TGA-Systemen und der Baukonstruktion modelliert werden, können auf Grundlage des Modells die Kosten kalkuliert werden. Das Modul verfügt über eine integrierte BIM-Lösung, die eine nahtlose und effiziente Koordination zwischen Planern, Bauunternehmern und Gebäudeeigentümern ermöglicht. Durch die Integration von Befestigungstechnik in den BIM-Projekt-Workflow und die Möglichkeit, die ausgewählten Befestigungsoptionen bereits vor Baubeginn zu überprüfen, kann die Projektdurchführung erheblich beschleunigt werden.

Werkzeuge und Funktionen des Moduls:

• Automatische Berechnung von Dimensionen für die Befestigungen und Abhängungen
• Auswahl von generischen und herstellerspezifischen Komponenten
• Automatischer Vorschlag von verfügbaren Strukturobjekten (Decken, Säulen, Wänden usw.) als Host-Objekt
• Verfügbarkeit von verschiedenen LOD
• Berichterstellung und konfigurierbare Stücklisten

MagiCAD Electrical ermöglicht die BIM-fähige, normsichere und lokalisierte Elektroplanung innerhalb von Autodesk Revit.

Das Modul MagiCAD Electrical erweitert die vorhandenen Revitfunktionen um smarte Werkzeuge für das Routing von Kabeltrassen, Leerrohren und Kabeln. Außerdem besteht die Möglichkeit der Lichtplanung über die Dialux-Import- und Exportschnittstelle. Leistungsstarke Werkzeuge für die Erstellung und Bearbeitung von Stromlaufplänen sowie einen automatischer 2D-Symbol-Organizer stehen zur Verfügung. Die Werkzeuge für die Produktinstallation bieten eine vereinfachte und genaue Platzierung von Objekten, wie z.B. automatische Deckenlayouts für die Beleuchtung oder Anordnungsfunktionen auf freien und definierten Flächen, sowie Räumen.

MagiCAD für Revit unterstützt die Elektroplanung in Revit nach DIN und VDE/VDI durch die Bereitstellung normkonformer Symbole, Produkte, Darstellungen (Farben etc.), Kostengruppen und vieles mehr.

Das Modul “MagiCAD Electrical” bietet zudem auch die Netzberechnungen für elektrische Hausinstallationen nach IEC 60364 an.
