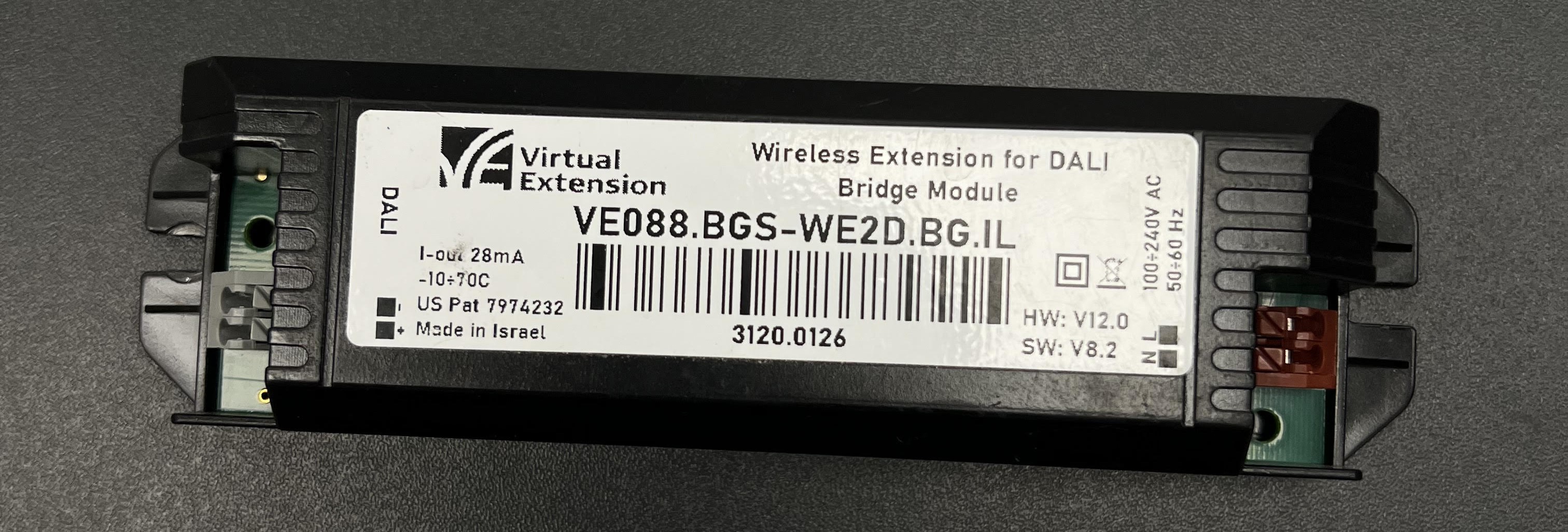

Ein E2D-System umfasst einen VEhub (oder das CMS des Kunden) und bis zu 250 drahtlose VEmesh E2D-Netzwerke. Jedes Netzwerk benötigt ein Gateway und kann eine beliebige Anzahl von Bridges für bis zu 16.000 Geräte wie Leuchten oder Sensoren unterstützen.

Auf der RF-Seite besteht ein VEmesh-Netzwerk aus einem VEmesh E2D Gateway und einer Reihe von Knoten. Die VEmesh-Brücken sind die Knoten eines E2D-Netzwerks.

Auf der DALI-Seite verbindet sich jede VEmesh Bridge mit einem oder mehreren Standard-DALI-Geräten oder -Sensoren, wobei eine VEmesh Bridge bis zu vier solcher Geräte unterstützen kann – entweder an einem Mast für Straßenbeleuchtung oder in einem Gebäude. Die Bridge bildet tatsächlich eine DALI-Schleife, wobei die Verbindung dem DALI-Standard IEC 62386 folgt.

Über diese Verbindung empfängt die Bridge alle DALI-Signale der angeschlossenen DALI-Geräte (z. B. Antworten der LED-Treiber und Ereignisse der Eingabegeräte) und leitet sie an das drahtlose VEmesh-Netzwerk weiter. In umgekehrter Richtung empfängt die VEmesh Bridge die DALI-Master-Befehle und leitet sie über ihre DALI-Schleife an die angeschlossenen Geräte weiter.

Eine E2D Bridge unterstützt 1 bis 4 Geräte und benötigt keine eigene DALI-Adresse.

Die Bridge hat ein Kunststoffgehäuse und die Abmessungen betragen 149,5 mm x 40 mm x 28,1 mm (5,89 Zoll x 1,57 Zoll x 1,1 Zoll).

Die Funktionalität der VEmesh E2D Zhaga Bridge ähnelt grundsätzlich der des VEmesh E2D Bridge Node. Sein Formfaktor wurde gemäß dem Zhaga-Buch-18-Standard für eine schnelle Installation und zusätzliche Austauschbarkeit in der Straßenbeleuchtung mit DALI-Leuchten und -Sensoren entwickelt.

TECHNISCHE SPEZIFIKATIONEN
• Wasserdichter und staubdichter Standard: IP 20
• Gerätegröße in Millimetern: 27,40 x 80,00 x 115,10 – Regelmäßig
• Mögliche Adressnummern von einer Einheit bis 16.000
• Drahtlose Betriebsreichweite vom ersten Gerät: 300 m
• Frequenzbereich: 915-917 MHz
• Kommunikationsprotokolle: MODBUS, E2D
• Kommunikationstyp: Verschlüsselter Funk

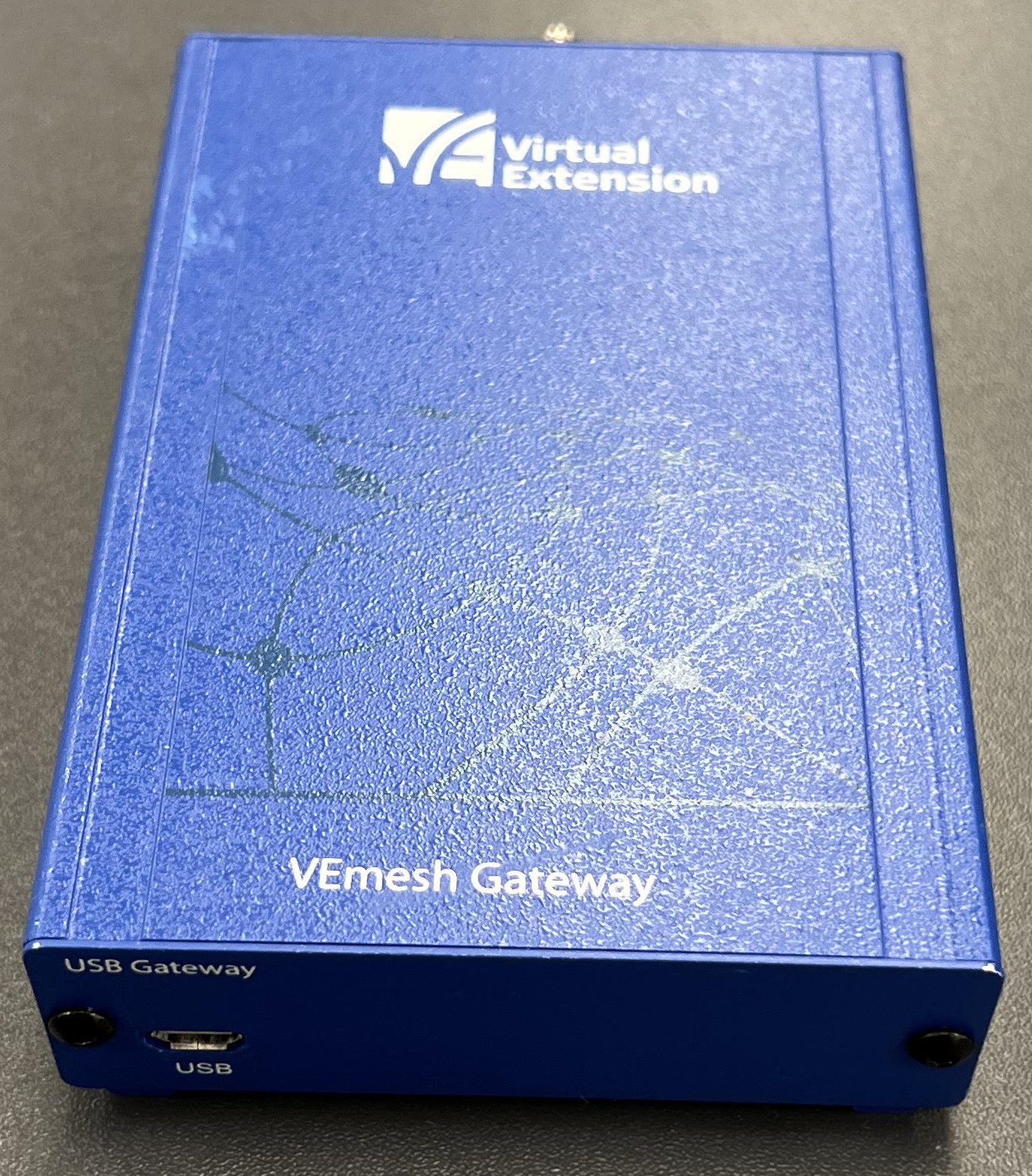

Das VEmesh Gateway ist in drei Varianten erhältlich: E2D, Modbus und D2D, die jeweils darauf ausgelegt sind, bestimmte drahtlose Netzwerkarchitekturen zu ermöglichen.

Der Hauptzweck von VEmesh Gateways besteht darin, die drahtlose Kommunikation zwischen DALI-Leuchten und anderen Geräten wie Controllern, Sensoren oder Verwaltungssystemen mithilfe verschiedener drahtloser Technologien zu ermöglichen: E2D, D2D oder Modbus. Sie gewährleisten eine nahtlose Integration und Interoperabilität zwischen diesen Geräten und Netzwerken und ermöglichen so eine effiziente Steuerung und Verwaltung von Beleuchtungssystemen.

E2D (Ethernet zu DALI): Erleichtert die Integration mit DALI-Leuchten durch Ethernet-Konnektivität und ermöglicht so eine nahtlose Kommunikation zwischen den Leuchten und einem Netzwerk-Hub.

D2D (DALI zu DALI): Ermöglicht die direkte Kommunikation zwischen DALI-Geräten innerhalb eines Netzwerks und optimiert die Interaktionen zwischen Geräten, ohne dass ein zwischengeschalteter Hub erforderlich ist.

Modbus: Stellt einen wichtigen Bestandteil von Lichtsteuerungssystemen dar und besteht aus einem Modbus-basierten Management-Hub und Modbus-E2D-Netzwerken, die mit DALI-Leuchten verbunden sind, und ermöglicht eine umfassende Verwaltung und Steuerung von Beleuchtungssystemen über Modbus-Protokolle.

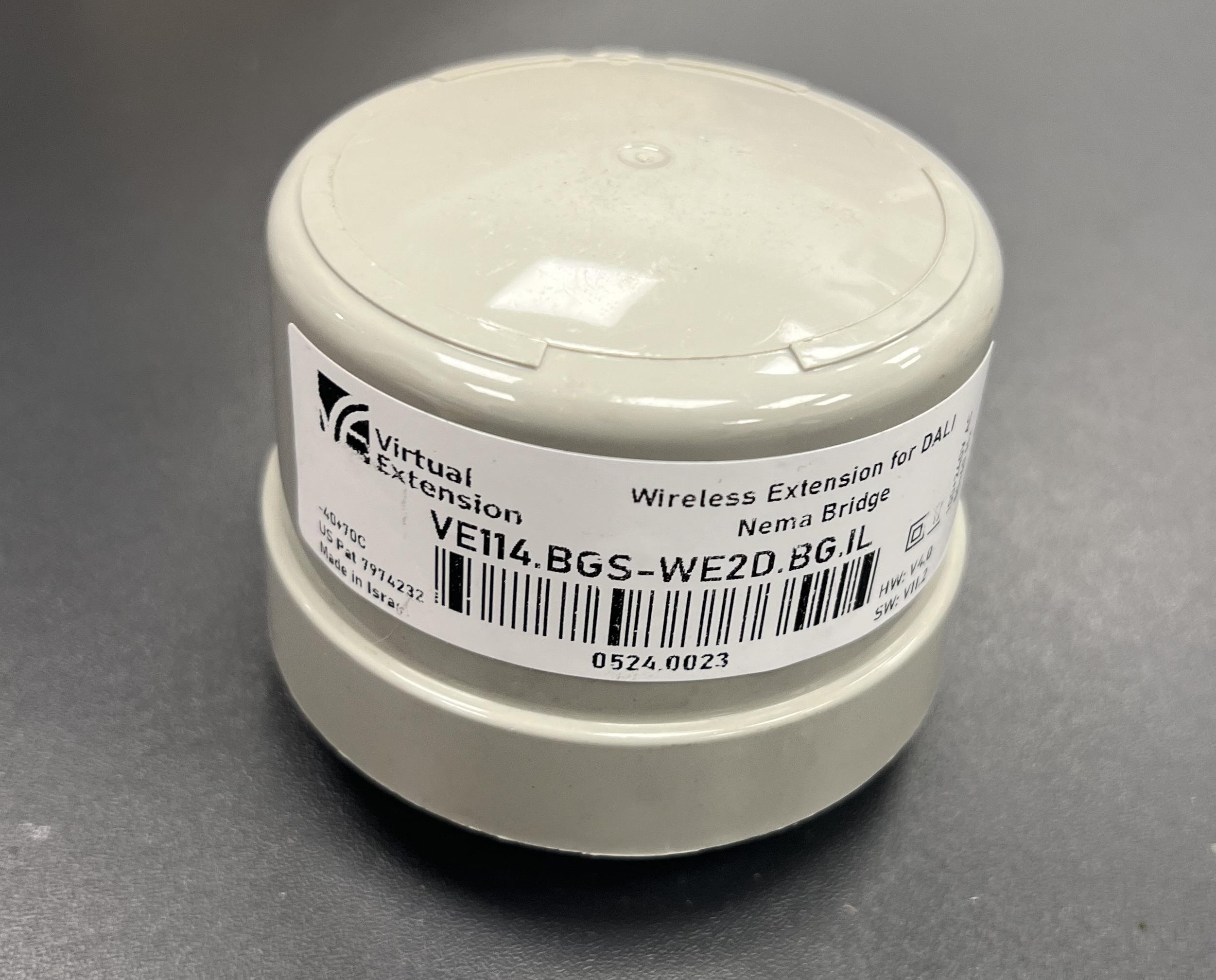

Die drahtlose Gerätesteuerung „VE NEMA“ wird über 7 Pins mit einer schnellen und standardmäßigen Verbindung zum Beleuchtungskörper angeschlossen.

TECHNISCHE SPEZIFIKATIONEN

Staub- und Wasserbeständigkeitsstandard: IP 65
Gerätedurchmesser in mm: 84-86 mm
Anzahl möglicher Adressen pro Einheit – eine einzelne Einheit
Drahtlose Reichweite: ca. 300 Meter zwischen den Einheiten, MESH-Technologie
Frequenzbereich - 915-917 MHz
Betriebs- und Steuerfunktionen – DALI 1 und DALI 2 • Kommunikationstyp – Verschlüsselte HF
Betriebstemperatur - Von minus 40 bis plus 80

WICHTIGSTE PUNKTE:

Keine zusätzlichen Kosten für den Kommunikationsanbieter
10 Jahre Garantie im VE-Servicecenter
Einheiten können über ein offenes Protokoll (API VE) mit dem Steuerungssystem von VE oder dem Steuerungssystem der Gemeinde verbunden werden.
Bis zu 16.000 Einheiten können an einen einzigen Controller angeschlossen werden
Drahtlose Software-Updates sind optional verfügbar

Das Gerät wird an die dafür vorgesehene Buchse in jeder Lampe angeschlossen.

Eine zentrale Voraussetzung für die Installation dieses Geräts: ein „DALI“-Treiber im

Beleuchtungskörper."

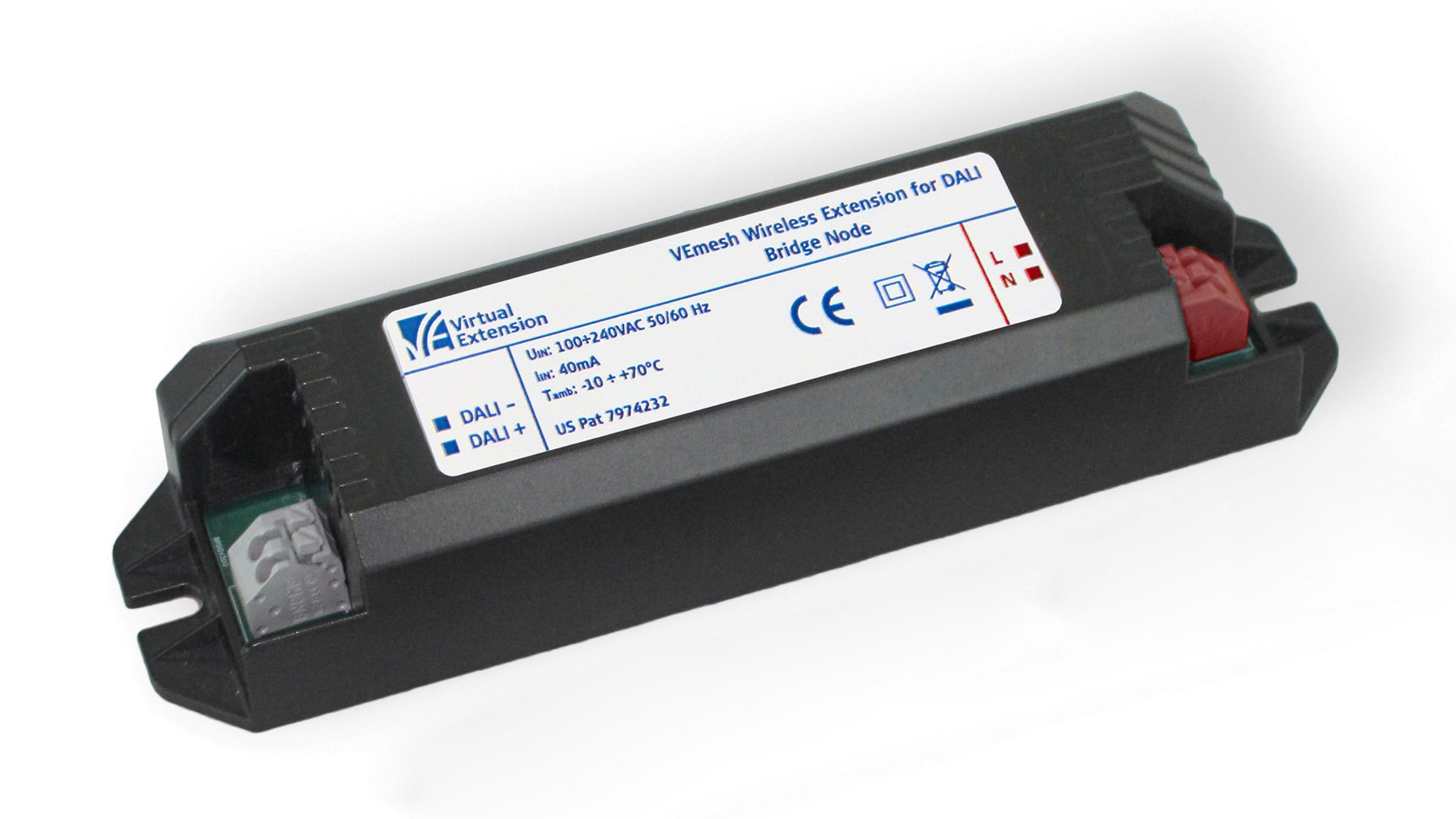

VEmesh D2d (DALI to DALI) Bridge Node gehört zur Familie der VEmesh Netzwerkgeräten, welche wiederum Teil der Wireless Extension to DALI (D2D)-Lösung ist. Diese Netzwerke erweitern die Funktionalität von DALI (drahtgebunden) mit Wireless-Funktionen. Dies erhöht die Produktivität bei der Bereitstellung von Lichtsteuerungen, senkt die Wartungskosten und ermöglicht Ihnen den Betrieb an Orten, welche unter normalen Umständen nur schwer zugänglich wären. Vemesh D2D (DALI zu DALI) Bridge Node ist eine Familie von Vemesh Netzwerkgeräten, die Teil der Wireless Extension to DALI (D2D) -Lösung sind. Diese Netzwerke erweitern die Funktionalität von DALI (drahtgebunden) um Wireless-Funktionen. Dies erhöht die Produktivität bei der Bereitstellung von Lichtsteuerungen, senkt die Wartungskosten und ermöglicht Ihnen den Betrieb an Orten, die sonst nur schwer zugänglich wären. Sie können alle bestehenden DALI-Leuchten, Treiber, Controller, Sensoren und andere DALI-Geräte weiterhin unverändert verwenden und müssen nicht in dedizierte drahtlose DALI-Produkte investieren. Deshalb ist D2D eine einfache und intuitive Lösung, um Kabelverbindungen überall wo es nötig ist und in allen Dali Netzwerken, durch Wireless zu ersetzen.
In einem VEmesh D2D-Netzwerk erfolgt die Verbindung der DALI-Geräte über VEmesh D2D Bridge Nodes. Bis zu 64 x D2D Bridge Nodes und D2D Bridge Gateway bilden zusammen ein VEmesh D2D-Netzwerk für leistungsstarke und kostengünstige drahtlose DALI-Verbindungen. Jeder VEmesh Bridge Node kann bis zu 64 DALI-Kurzadressen von Betriebsgeräten, wie zum Beispiel LED-Treiber, unterstützen. Darüber hinaus können Sie mit D2D Nodes Verbindungen zu Schaltern, Bewegungsmelder und Sensoren mit Anwendunsontroller für DALI und verschiedene Erweiterungen zu den führenden Anbietern von Standard DALI-Produkten auf dem Markt, herstellen.
VEmesh D2D unterstützt den simultanen Betrieb von bis zu 250 D2D-Netzwerken am gleichen oder benachbarten Standort für grosse Beleuchtungssysteme. Das D2D Toolkit wird für die Konfiguration von Multi-Netzwerk-System verwendet.
Für weitere Information besuchen Sie bitte unsere Webseite unter http://www.virtual-extension.com/products/d2d-products/

VEmesh D2D Bridge Node ist für den Betrieb mit Geräten ausgelegt, die DALI1 und DALI2 unterstützen (IEC 62386 relevante Teile).
Alle VEmesh-Produkte verwenden synchronisierte Überflutungstechnologie für höchste wireless Leistung, einschliesslich Raumvielfalt und Zeitvielfalt für höchste Ausbreitungsrobustheit. Sie verwenden auch Frequency Hopping, welches in Europa LBT und AFA, für maximale Sendeleistung und Reichweite, verwendet. Die unterstützten RF-Funkregelung stammen, je nach Modell, aus Europa, Nordamerika, Südamerika und Israel.
VEmesh D2D Bridge Node hat einen interne Antenne fürverbesserte Kosteneffizienz; externe Antenne ist eine Option.
